BSP i NPT to jedne z najczęściej spotykanych standardów gwintów hydraulicznych stosowanych w hydraulice siłowej, pneumatyce oraz instalacjach przemysłowych. Mimo bardzo podobnego wyglądu nie są ze sobą kompatybilne i różnią się profilem, kątem gwintu oraz sposobem uszczelnienia.

Błędne połączenie gwintów BSP i NPT może prowadzić do:

  • wycieków oleju hydraulicznego,
  • uszkodzenia gwintu,
  • spadków ciśnienia roboczego,
  • awarii układu hydraulicznego.

Co to jest gwint BSP?

BSP (British Standard Pipe) jest standardem gwintów stosowanym głównie w Europie. W hydraulice siłowej należy do najczęściej spotykanych rodzajów połączeń.

Gwinty BSP występują w dwóch podstawowych wersjach:

  • BSPP – gwint równoległy,
  • BSPT – gwint stożkowy.

Szczelność uzyskiwana jest zazwyczaj za pomocą:

  • oringu,
  • podkładki uszczelniającej,
  • uszczelki płaskiej.

Co to jest gwint NPT?

NPT (National Pipe Thread) jest amerykańskim standardem gwintów stożkowych stosowanym głównie w maszynach pochodzących z USA oraz instalacjach przemysłowych.

W przeciwieństwie do BSP uszczelnienie uzyskiwane jest bezpośrednio na gwincie poprzez jego stożkową konstrukcję.

Najczęściej stosuje się dodatkowo:

  • taśmę PTFE,
  • kleje do gwintów hydraulicznych.

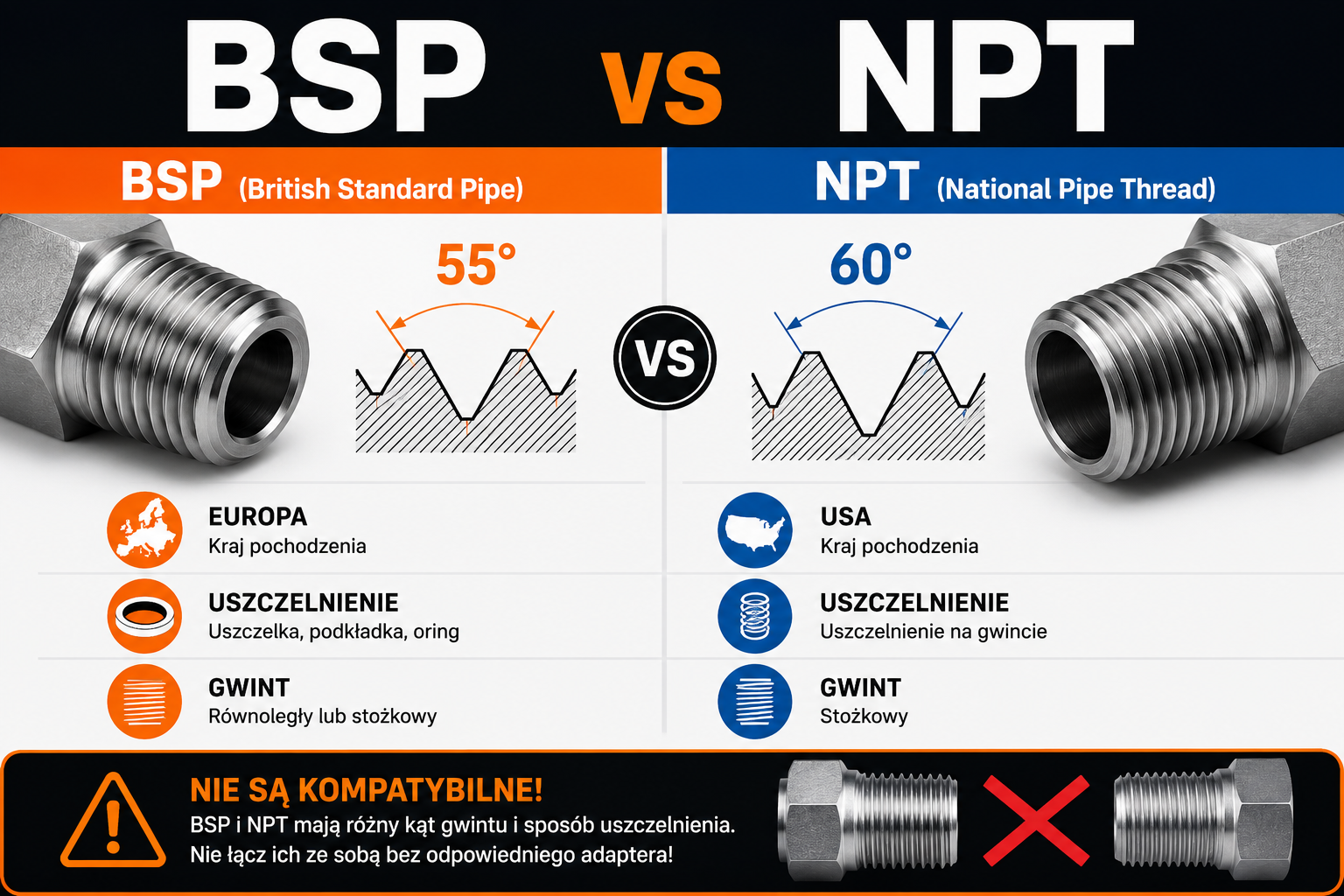

Najważniejsze różnice pomiędzy BSP i NPT

Choć gwinty BSP i NPT wyglądają bardzo podobnie, posiadają kilka istotnych różnic technicznych.

Jak odróżnić BSP od NPT?

Najlepszym sposobem jest sprawdzenie:

  • średnicy gwintu,
  • skoku gwintu,
  • kąta profilu gwintu,
  • sposobu uszczelnienia.

Do pomiarów najlepiej wykorzystać suwmiarkę oraz grzebień do gwintów.

Czy BSP pasuje do NPT?

Nie. Mimo podobnego wyglądu BSP i NPT nie powinny być łączone bez odpowiednich adapterów hydraulicznych.

Połączenie takich gwintów może powodować:

  • nieszczelności,
  • uszkodzenie gwintu,
  • niebezpieczne wycieki oleju hydraulicznego.

Gdzie najczęściej spotykane są gwinty BSP?

  • hydraulika siłowa,
  • rolnictwo,
  • maszyny budowlane,
  • instalacje przemysłowe,
  • europejskie układy hydrauliczne.

Gdzie najczęściej spotykane są gwinty NPT?

  • maszyny sprowadzane z USA,
  • przemysł amerykański,
  • układy pneumatyczne,
  • instalacje wysokociśnieniowe.

Najczęstsze błędy podczas identyfikacji BSP i NPT

  • ocena gwintu wyłącznie na podstawie średnicy,
  • pomijanie pomiaru skoku gwintu,
  • brak sprawdzenia kąta gwintu,
  • łączenie BSP z NPT bez adaptera,
  • stosowanie niewłaściwego uszczelnienia.

Najczęściej zadawane pytania

Czy BSP i NPT mają taki sam skok gwintu?

Nie zawsze. Nawet jeśli średnica wygląda podobnie, skok oraz profil gwintu mogą się różnić.

Czy można połączyć BSP z NPT?

Tak, ale wyłącznie przy użyciu odpowiedniego adaptera hydraulicznego.

Jak szybko rozpoznać NPT?

Gwint NPT posiada stożkową konstrukcję i najczęściej uszczelniany jest bezpośrednio na gwincie.

Dlaczego BSP i NPT przeciekają po połączeniu?

Ponieważ różnią się profilem oraz kątem gwintu, przez co nie tworzą prawidłowego uszczelnienia.

Podsumowanie

BSP i NPT należą do najpopularniejszych standardów gwintów hydraulicznych, jednak nie są ze sobą kompatybilne. Podczas identyfikacji należy zwrócić uwagę na średnicę, skok, kąt gwintu oraz sposób uszczelnienia. Prawidłowe rozpoznanie standardu pozwala uniknąć kosztownych awarii hydrauliki siłowej.
