Prawidłowy pomiar gwintu hydraulicznego jest niezbędny podczas doboru złączek, adapterów, szybkozłączek oraz przewodów hydraulicznych. Błędny pomiar może prowadzić do zakupu nieodpowiednich elementów oraz problemów z montażem i szczelnością układu hydraulicznego.
Aby poprawnie zmierzyć gwint hydrauliczny, należy określić:
- średnicę gwintu,
- skok gwintu,
- rodzaj gwintu,
- sposób uszczelnienia.
Jakich narzędzi użyć do pomiaru gwintu hydraulicznego?
Do poprawnego pomiaru najlepiej przygotować:
- suwmiarkę,
- grzebień do gwintów,
- wzornik gwintów,
- tabelę gwintów hydraulicznych.
Jak zmierzyć średnicę gwintu?
Pierwszym krokiem jest pomiar średnicy gwintu przy pomocy suwmiarki.
W przypadku gwintu zewnętrznego mierzymy największą średnicę gwintu. Dla gwintu wewnętrznego mierzymy średnicę wewnętrzną otworu.
Uzyskany wynik pozwala określić przybliżony rozmiar gwintu oraz jego odpowiednik calowy.

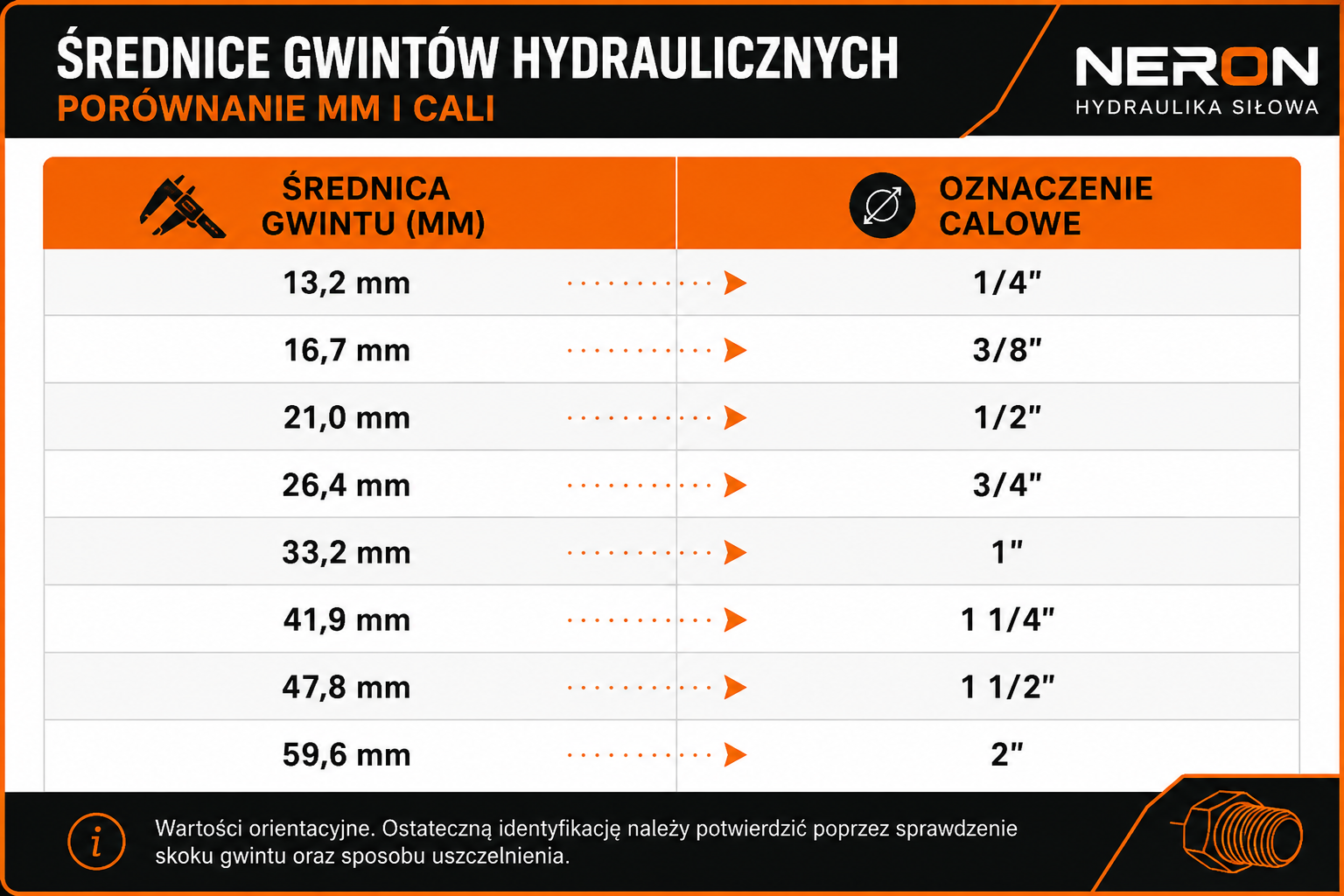

Najczęściej spotykane średnice gwintów hydraulicznych
Poniższa tabela pozwala szybko porównać zmierzoną średnicę z najpopularniejszymi rozmiarami gwintów hydraulicznych.
TU WSTAW GRAFIKĘ: ŚREDNICE GWINTÓW HYDRAULICZNYCH – MM I CALE
Jak zmierzyć skok gwintu?
Po zmierzeniu średnicy należy określić skok gwintu. Najłatwiej zrobić to przy pomocy grzebienia do gwintów.
Skok gwintu określa odległość pomiędzy kolejnymi zwojami i jest jednym z najważniejszych parametrów identyfikacyjnych.
Dwa gwinty mogą mieć bardzo podobną średnicę, ale całkowicie inny skok.
Jak rozpoznać rodzaj gwintu hydraulicznego?
Po wykonaniu pomiarów należy sprawdzić sposób uszczelnienia połączenia.
- BSP – uszczelka lub podkładka,
- BSPT – uszczelnienie na gwincie,
- NPT – gwint stożkowy,
- JIC – stożek 37°,
- ORFS – uszczelnienie za pomocą oringu.
Właśnie sposób uszczelnienia często pozwala jednoznacznie określić typ gwintu hydraulicznego.
Najczęstsze błędy podczas pomiaru gwintu
- pomiar bez suwmiarki,
- pominięcie skoku gwintu,
- ocena gwintu wyłącznie na podstawie wyglądu,
- mylenie BSP z NPT,
- brak sprawdzenia sposobu uszczelnienia.
Dlaczego średnica w mm nie jest równa oznaczeniu calowemu?
To jedno z najczęstszych pytań. Gwinty hydrauliczne oznaczane w calach nie odpowiadają dokładnie zmierzonej średnicy zewnętrznej gwintu.
Przykładowo gwint 1/2" ma średnicę około 21 mm, a nie 12,7 mm jak wynikałoby z prostego przeliczenia cali na milimetry.
Dlatego zawsze należy korzystać z tabel gwintów hydraulicznych.
Najczęściej zadawane pytania
Czy do pomiaru gwintu wystarczy suwmiarka?
Nie. Suwmiarka pozwala zmierzyć średnicę, ale do pełnej identyfikacji należy również sprawdzić skok gwintu.
Jak odróżnić BSP od NPT?
Należy sprawdzić profil gwintu, skok oraz sposób uszczelnienia. Mimo podobnego wyglądu są to różne standardy.
Jak rozpoznać gwint ORFS?
Gwint ORFS posiada charakterystyczny oring znajdujący się na powierzchni czołowej złącza.
Dlaczego dwa gwinty o podobnej średnicy nie pasują do siebie?
Najczęściej różnią się skokiem, profilem lub sposobem uszczelnienia.
Podsumowanie
Prawidłowy pomiar gwintu hydraulicznego wymaga określenia średnicy, skoku oraz sposobu uszczelnienia. Dzięki temu można uniknąć błędów podczas doboru złączek, adapterów oraz przewodów hydraulicznych.
