Prawidłowe rozpoznanie gwintu hydraulicznego jest kluczowe podczas doboru przewodów, szybkozłączek, adapterów oraz innych komponentów hydrauliki siłowej. Błędna identyfikacja gwintu może prowadzić do nieszczelności, uszkodzenia połączenia oraz awarii układu hydraulicznego.
W hydraulice siłowej najczęściej spotykane są gwinty:
Dlaczego poprawne rozpoznanie gwintu jest tak ważne?
Choć wiele gwintów wygląda bardzo podobnie, różnią się one profilem, kątem gwintu oraz sposobem uszczelnienia. Próba połączenia niekompatybilnych gwintów może skutkować:
- wyciekami oleju hydraulicznego,
- uszkodzeniem gwintu,
- spadkiem ciśnienia roboczego,
- awarią całego układu hydraulicznego.
Jak krok po kroku rozpoznać gwint hydrauliczny?
1. Zmierz średnicę gwintu
Pierwszym krokiem jest pomiar średnicy zewnętrznej lub wewnętrznej gwintu za pomocą suwmiarki.
Pomiar pozwala wstępnie określić rozmiar gwintu oraz zawęzić liczbę możliwych standardów hydraulicznych.
2. Sprawdź skok gwintu
Następnie należy określić skok gwintu przy pomocy grzebienia do gwintów lub porównać gwint z tabelami producenta.
Skok gwintu jest jednym z najważniejszych parametrów identyfikacyjnych.
3. Określ sposób uszczelnienia
Bardzo ważne jest sprawdzenie, w jaki sposób dane połączenie uzyskuje szczelność.
- ORFS – uszczelnienie na oringu,
- JIC – uszczelnienie stożkowe 37°,
- BSP – uszczelnienie podkładką lub uszczelką,
- NPT – uszczelnienie na gwincie stożkowym.
4. Porównaj wyniki z tabelami gwintów
Po wykonaniu pomiarów warto porównać uzyskane wyniki z tabelami producentów lub normami hydraulicznymi.
Najczęściej spotykane średnice gwintów hydraulicznych

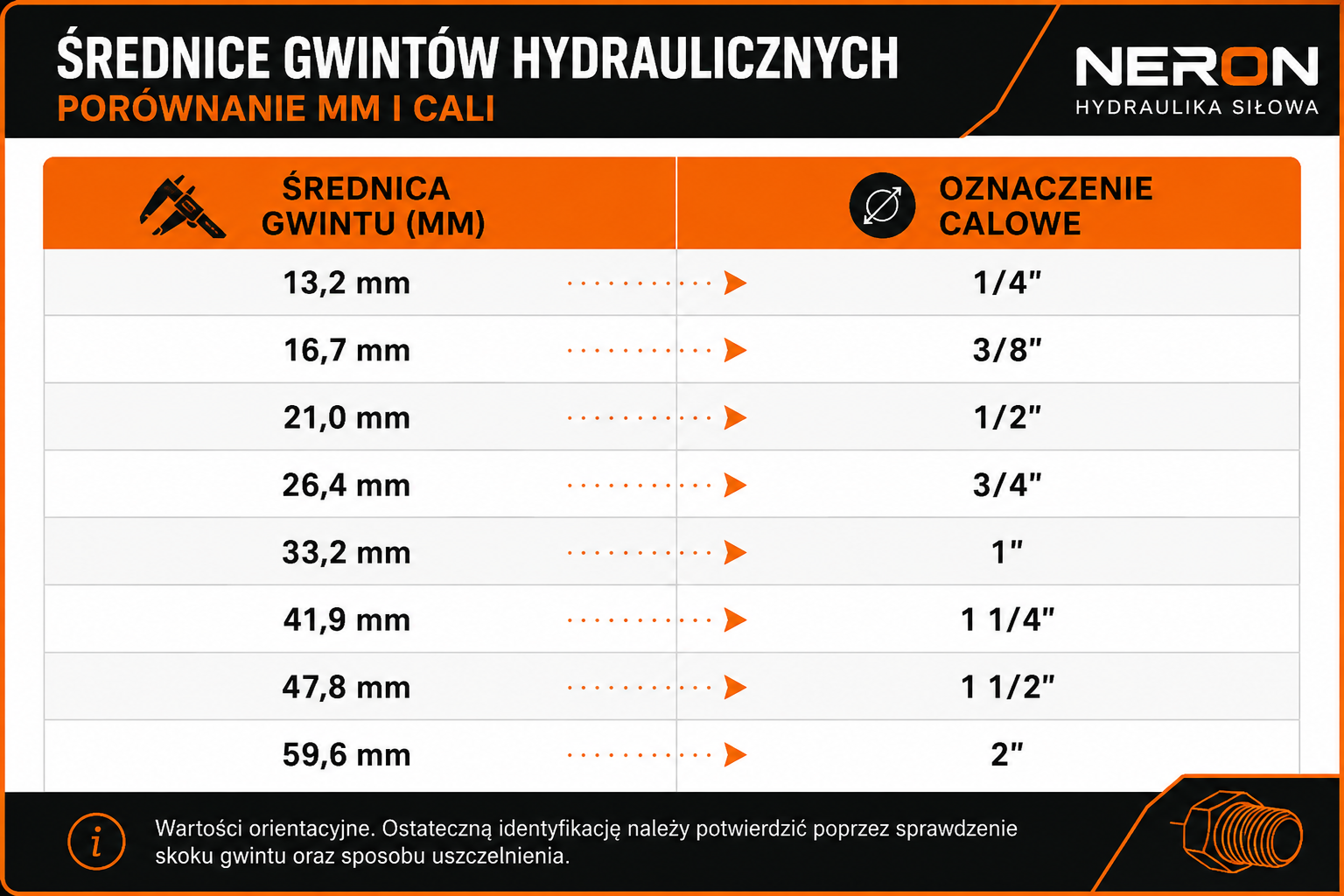

Podczas identyfikacji gwintu hydraulicznego pomocne jest porównanie zmierzonej średnicy z najczęściej spotykanymi rozmiarami gwintów calowych. Należy pamiętać, że są to wartości orientacyjne i ostateczną identyfikację należy potwierdzić poprzez sprawdzenie skoku gwintu oraz sposobu uszczelnienia.
Najczęściej spotykane rodzaje gwintów hydraulicznych
- BSP – najpopularniejszy gwint stosowany w Europie,
- BSPT – gwint stożkowy uszczelniany na gwincie,
- NPT – standard amerykański,
- JIC – gwint z uszczelnieniem stożkowym 37°,
- ORFS – gwint z uszczelnieniem za pomocą oringu.
Najczęstsze błędy podczas identyfikacji gwintów
- ocena gwintu wyłącznie „na oko”,
- pomijanie pomiaru skoku gwintu,
- mylenie BSP z NPT,
- nieuwzględnienie rodzaju uszczelnienia,
- stosowanie niepasujących adapterów.
Jakich narzędzi używać do identyfikacji gwintów?
Do poprawnego rozpoznania gwintu hydraulicznego warto wykorzystać:
- suwmiarkę,
- grzebień do gwintów,
- tabele gwintów hydraulicznych,
- wzorniki gwintów.
Najczęściej zadawane pytania
Czy BSP i NPT to ten sam gwint?
Nie. BSP i NPT różnią się profilem, kątem gwintu oraz sposobem uszczelnienia. Nie są ze sobą bezpośrednio kompatybilne.
Jak zmierzyć gwint hydrauliczny?
Najlepiej użyć suwmiarki do pomiaru średnicy oraz grzebienia do określenia skoku gwintu.
Jak rozpoznać gwint ORFS?
Gwint ORFS można rozpoznać po charakterystycznym oringu umieszczonym na powierzchni czołowej złącza.
Czy każdy gwint hydrauliczny wymaga uszczelnienia?
Tak, jednak sposób uszczelnienia zależy od rodzaju gwintu. Niektóre systemy wykorzystują oringi, inne stożki lub uszczelnienie na gwincie.
Podsumowanie
Poprawne rozpoznanie gwintu hydraulicznego pozwala uniknąć wielu problemów związanych z nieszczelnością oraz awariami układu hydraulicznego. Podczas identyfikacji należy zwrócić uwagę na średnicę gwintu, skok, rodzaj uszczelnienia oraz obowiązujący standard.
