Gwinty hydrauliczne są jednym z najważniejszych elementów połączeń stosowanych w hydraulice siłowej. Odpowiadają za prawidłowe połączenie przewodów, szybkozłączek, adapterów oraz innych komponentów hydraulicznych. Znajomość rodzajów gwintów hydraulicznych pozwala uniknąć problemów z nieszczelnością oraz błędnym doborem elementów układu.

Najczęściej spotykane rodzaje gwintów hydraulicznych to:

  • BSP,
  • BSPT,
  • NPT,
  • JIC,
  • ORFS,
  • gwinty metryczne.

Dlaczego rodzaj gwintu hydraulicznego ma znaczenie?

Mimo podobnego wyglądu poszczególne gwinty różnią się profilem, kątem gwintu oraz sposobem uszczelnienia. Zastosowanie niewłaściwego gwintu może prowadzić do:

  • wycieków oleju hydraulicznego,
  • uszkodzenia połączenia,
  • spadków ciśnienia roboczego,
  • awarii układu hydraulicznego.

Gwint BSP

BSP (British Standard Pipe) jest najpopularniejszym gwintem stosowanym w Europie. Występuje zarówno w wersji równoległej, jak i stożkowej. Szczelność najczęściej uzyskiwana jest za pomocą podkładki lub uszczelki.

Gwinty BSP powszechnie stosowane są w:

  • hydraulice siłowej,
  • rolnictwie,
  • maszynach budowlanych,
  • instalacjach przemysłowych.

Gwint BSPT

BSPT jest odmianą gwintu BSP o konstrukcji stożkowej. Uszczelnienie uzyskiwane jest bezpośrednio na gwincie, często przy wykorzystaniu taśmy PTFE lub kleju do gwintów.

Gwint NPT

NPT (National Pipe Thread) jest amerykańskim standardem gwintów stożkowych. Gwinty NPT nie są kompatybilne z BSP mimo podobnego wyglądu.

Najczęściej spotykane są w:

  • maszynach sprowadzanych z USA,
  • układach przemysłowych,
  • hydraulice mobilnej.

Gwint JIC

JIC (Joint Industry Council) wykorzystuje charakterystyczne uszczelnienie stożkowe 37°. Dzięki wysokiej szczelności jest często stosowany w układach wysokociśnieniowych.

Gwint ORFS

ORFS (O-Ring Face Seal) należy do najbardziej szczelnych systemów połączeń hydraulicznych. Szczelność zapewnia oring umieszczony na powierzchni czołowej złącza.

Rozwiązanie to jest szczególnie popularne w:

  • maszynach budowlanych,
  • hydraulice mobilnej,
  • układach pracujących pod wysokim ciśnieniem.

Gwinty metryczne

Gwinty metryczne są szeroko stosowane w europejskich maszynach przemysłowych oraz układach hydraulicznych. Ich rozmiary określane są w milimetrach, np. M18x1,5 lub M22x1,5.

Porównanie najpopularniejszych gwintów hydraulicznych

Poniższa tabela pozwala szybko porównać najczęściej spotykane standardy gwintów hydraulicznych.

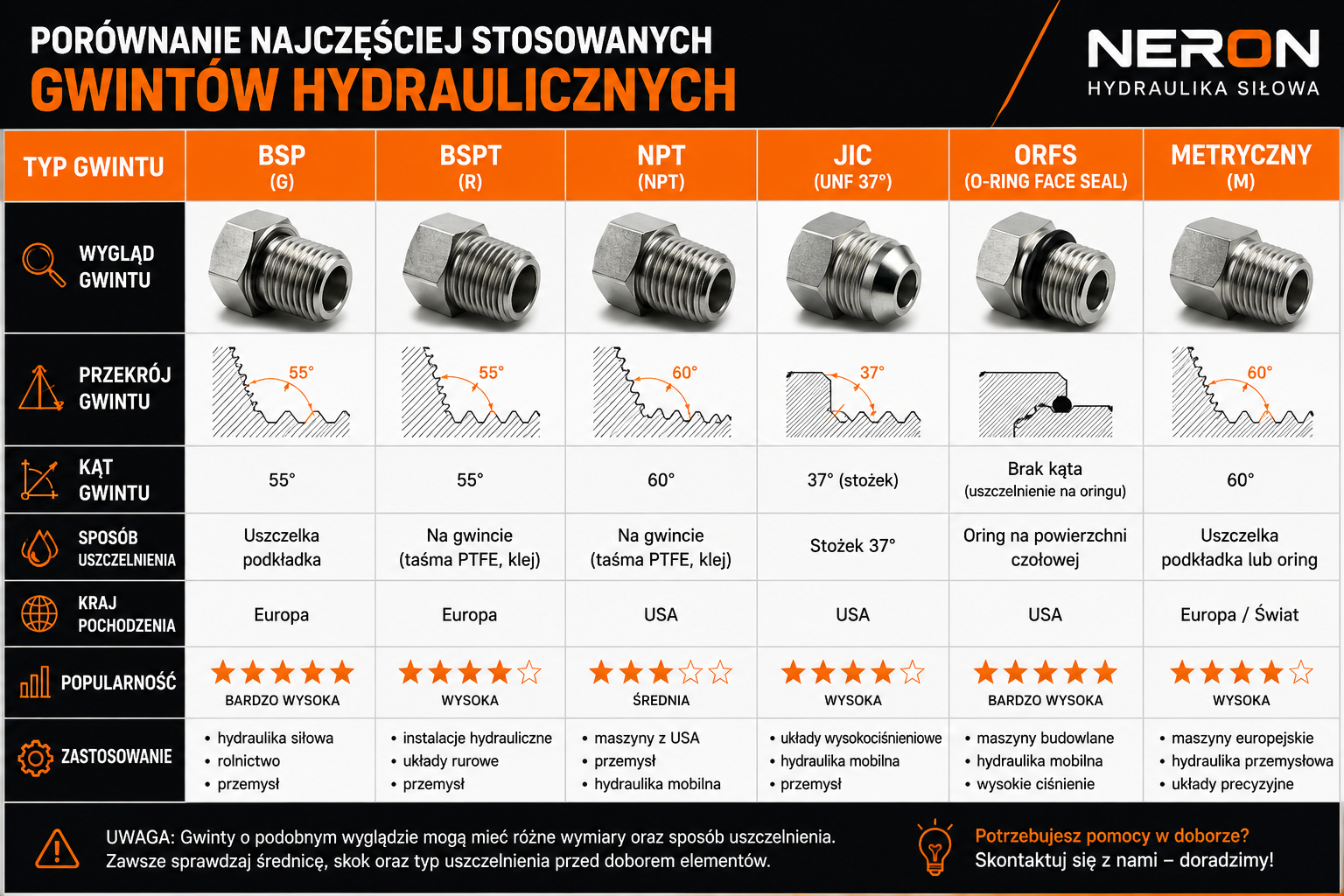

gwinty hydrauliczne porównanie

Najczęstsze błędy przy doborze gwintów hydraulicznych

  • mylenie BSP z NPT,
  • brak sprawdzenia sposobu uszczelnienia,
  • dobór gwintu wyłącznie na podstawie średnicy,
  • stosowanie nieodpowiednich adapterów,
  • łączenie elementów różnych standardów.

Najczęściej zadawane pytania

Jaki gwint hydrauliczny jest najpopularniejszy w Europie?

Najczęściej stosowanym standardem jest BSP.

Czy BSP i NPT są kompatybilne?

Nie. Mimo podobnego wyglądu różnią się profilem oraz kątem gwintu.

Który gwint zapewnia najwyższą szczelność?

Za jeden z najbardziej szczelnych systemów uznawany jest ORFS wykorzystujący uszczelnienie za pomocą oringu.

Jak rozpoznać rodzaj gwintu hydraulicznego?

Należy zmierzyć średnicę, określić skok gwintu oraz sprawdzić sposób uszczelnienia połączenia.

Podsumowanie

Znajomość rodzajów gwintów hydraulicznych pozwala uniknąć kosztownych błędów podczas napraw i modernizacji układów hydrauliki siłowej. Szczególną uwagę należy zwracać na standard gwintu, sposób uszczelnienia oraz kompatybilność elementów.
