Wymiary łożysk kulkowych – tabela oznaczeń 6000, 6200, 6300

Łożyska kulkowe należą do najczęściej stosowanych elementów maszyn i urządzeń. Wykorzystywane są w silnikach elektrycznych, przekładniach, pompach, wentylatorach, maszynach rolniczych oraz urządzeniach przemysłowych. Podczas doboru odpowiedniego łożyska kluczowe znaczenie mają jego wymiary oraz oznaczenie producenta.


Jak odczytać oznaczenie łożyska?

Oznaczenia takie jak 6000, 6200 czy 6300 określają serię oraz wymiary łożyska. Poszczególne cyfry informują o konstrukcji, nośności oraz średnicy otworu.

Przykładowo:

  • 6000 – lekka seria łożysk kulkowych,

  • 6200 – seria standardowa,

  • 6300 – seria wzmocniona o większej nośności.

Tabela wymiarów łożysk serii 6000

Oznaczenie d [mm] D [mm] B [mm]
6000 10 26 8
6001 12 28 8
6002 15 32 9
6003 17 35 10
6004 20 42 12
6005 25 47 12
6006 30 55 13
6007 35 62 14
6008 40 68 15
6009 45 75 16
6010 50 80 16

Tabela wymiarów łożysk serii 6200

Oznaczenie d [mm] D [mm] B [mm]
6200 10 30 9
6201 12 32 10
6202 15 35 11
6203 17 40 12
6204 20 47 14
6205 25 52 15
6206 30 62 16
6207 35 72 17
6208 40 80 18
6209 45 85 19
6210 50 90 20

Tabela wymiarów łożysk serii 6300

Oznaczenie d [mm] D [mm] B [mm]
6300 10 35 11
6301 12 37 12
6302 15 42 13
6303 17 47 14
6304 20 52 15
6305 25 62 17
6306 30 72 19
6307 35 80 21
6308 40 90 23
6309 45 100 25
6310 50 110 27

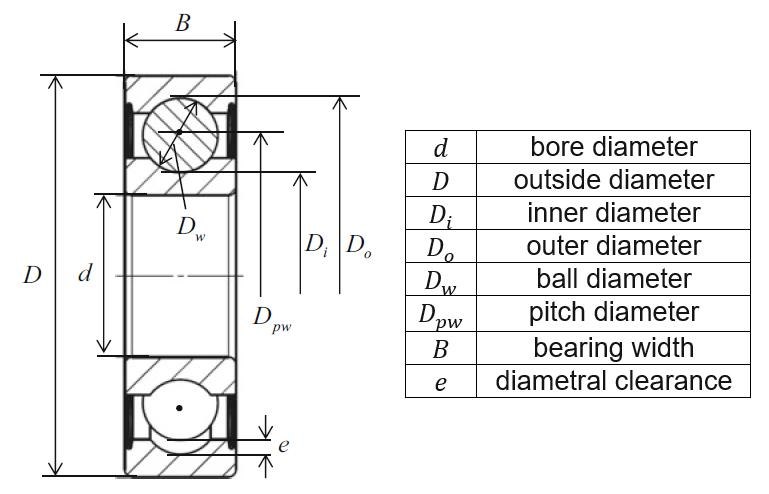

Co oznaczają symbole d, D i B?

  • d – średnica wewnętrzna łożyska,

  • D – średnica zewnętrzna,

  • B – szerokość łożyska.

Podczas wymiany łożyska należy zweryfikować wszystkie trzy wymiary oraz oznaczenie producenta.

Jak dobrać zamiennik łożyska?

Najprostszym sposobem jest odczytanie oznaczenia znajdującego się na pierścieniu łożyska. Jeżeli oznaczenie jest nieczytelne, należy zmierzyć średnicę wewnętrzną, zewnętrzną oraz szerokość elementu. Na podstawie tych danych można dobrać odpowiedni zamiennik.
