Wymiary łożysk kulkowych skośnych – tabela oznaczeń

Łożyska kulkowe skośne są przeznaczone do przenoszenia jednocześnie obciążeń promieniowych oraz osiowych. Dzięki swojej konstrukcji zapewniają wysoką sztywność układu oraz możliwość pracy przy dużych prędkościach obrotowych. Znajdują zastosowanie między innymi w obrabiarkach, przekładniach, silnikach elektrycznych, pompach oraz urządzeniach przemysłowych.

Czym różnią się łożyska kulkowe skośne od zwykłych?

W standardowych łożyskach kulkowych siła przenoszona jest głównie w kierunku promieniowym. W przypadku łożysk skośnych bieżnie są odpowiednio wyprofilowane, dzięki czemu mogą one skutecznie przenosić również obciążenia osiowe.

Najważniejsze zalety:

  • możliwość przenoszenia obciążeń promieniowych i osiowych,

  • wysoka sztywność,

  • możliwość pracy przy wysokich obrotach,

  • długa żywotność,

  • szerokie zastosowanie w przemyśle.

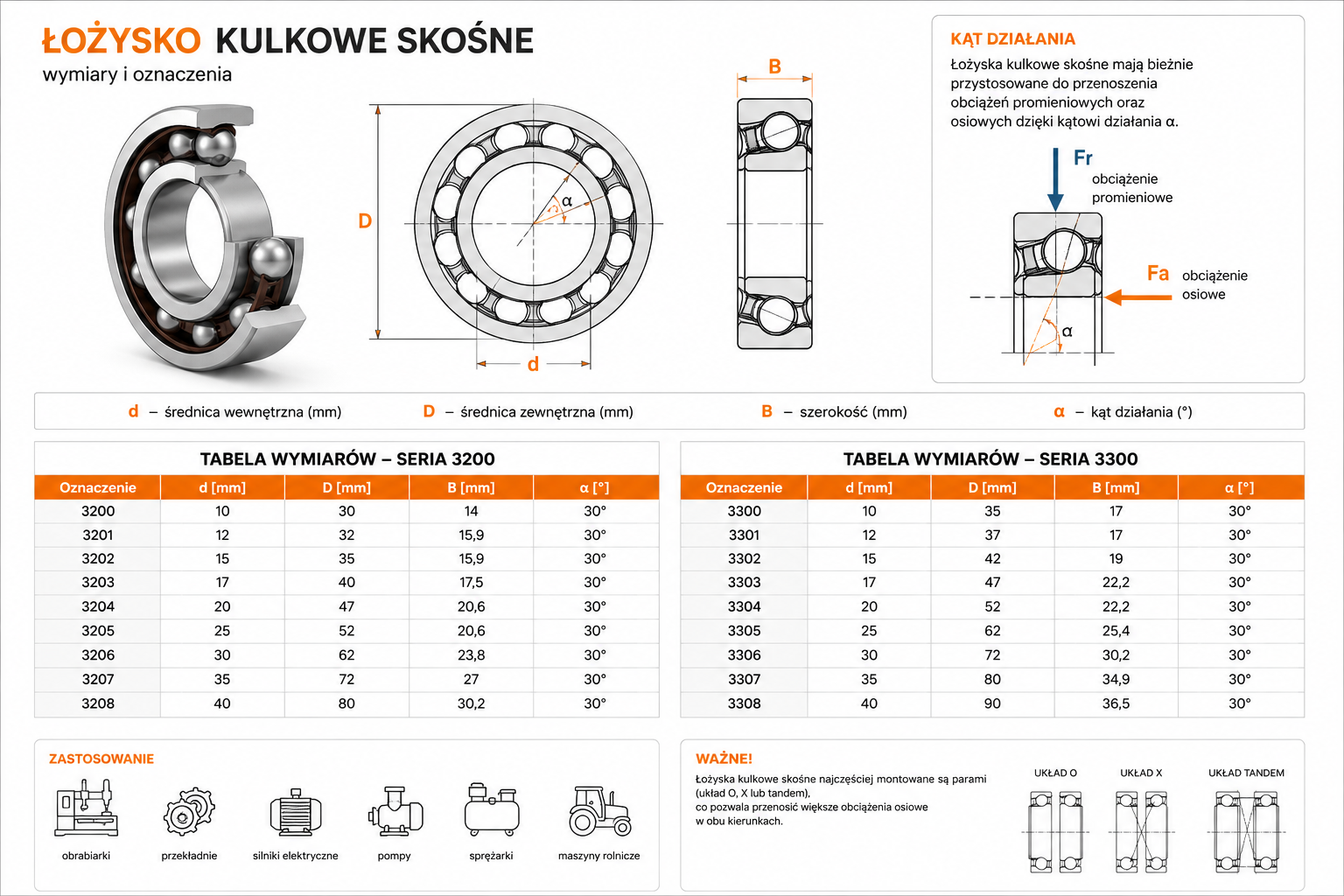

Tabela wymiarów łożysk kulkowych skośnych serii 3200

Oznaczenie d [mm] D [mm] B [mm]
3200 10 30 14
3201 12 32 15,9
3202 15 35 15,9
3203 17 40 17,5
3204 20 47 20,6
3205 25 52 20,6
3206 30 62 23,8
3207 35 72 27
3208 40 80 30,2

Tabela wymiarów łożysk kulkowych skośnych serii 3300

Oznaczenie d [mm] D [mm] B [mm]
3300 10 35 17
3301 12 37 17
3302 15 42 19
3303 17 47 22,2
3304 20 52 22,2
3305 25 62 25,4
3306 30 72 30,2
3307 35 80 34,9
3308 40 90 36,5

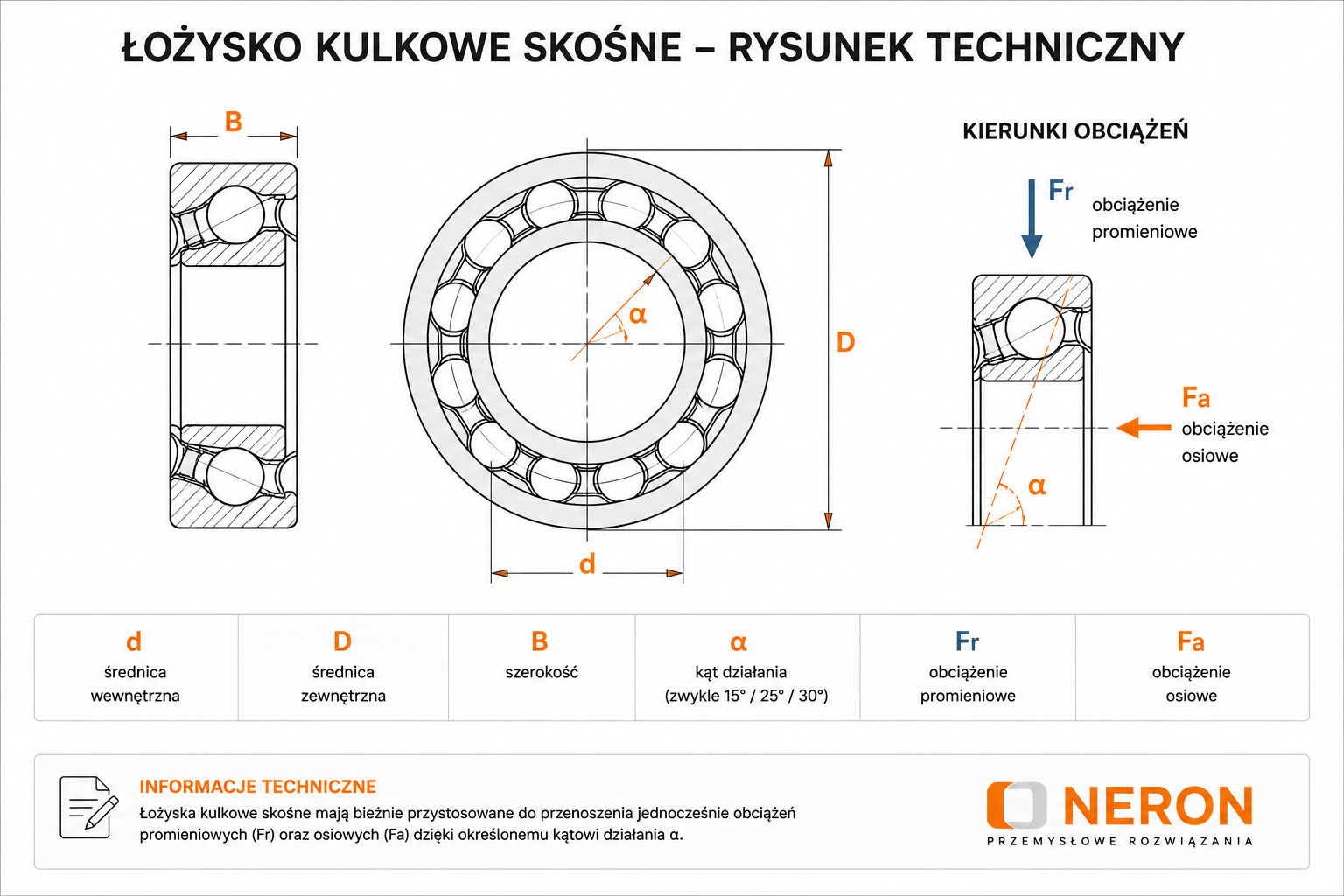

Co oznaczają symbole d, D i B?

  • d – średnica wewnętrzna,

  • D – średnica zewnętrzna,

  • B – szerokość łożyska.

Wymiary te są niezbędne podczas doboru nowego łożyska lub zamiennika.

Jak dobrać odpowiednie łożysko skośne?

Przed zakupem należy sprawdzić:

  • oznaczenie znajdujące się na starym łożysku,

  • średnicę wewnętrzną wału,

  • średnicę gniazda,

  • szerokość łożyska,

  • kierunek oraz wielkość obciążeń.

W przypadku maszyn przemysłowych oraz urządzeń pracujących pod dużym obciążeniem zaleca się stosowanie łożysk renomowanych producentów zapewniających wysoką trwałość i niezawodność.

Gdzie stosuje się łożyska kulkowe skośne?

Łożyska kulkowe skośne znajdują zastosowanie w:

  • obrabiarkach,

  • przekładniach,

  • pompach,

  • silnikach elektrycznych,

  • sprężarkach,

  • maszynach przemysłowych,

  • urządzeniach rolniczych.

W sklepie Neron dostępny jest szeroki wybór łożysk kulkowych skośnych oraz innych typów łożysk przeznaczonych do zastosowań przemysłowych i motoryzacyjnych.
