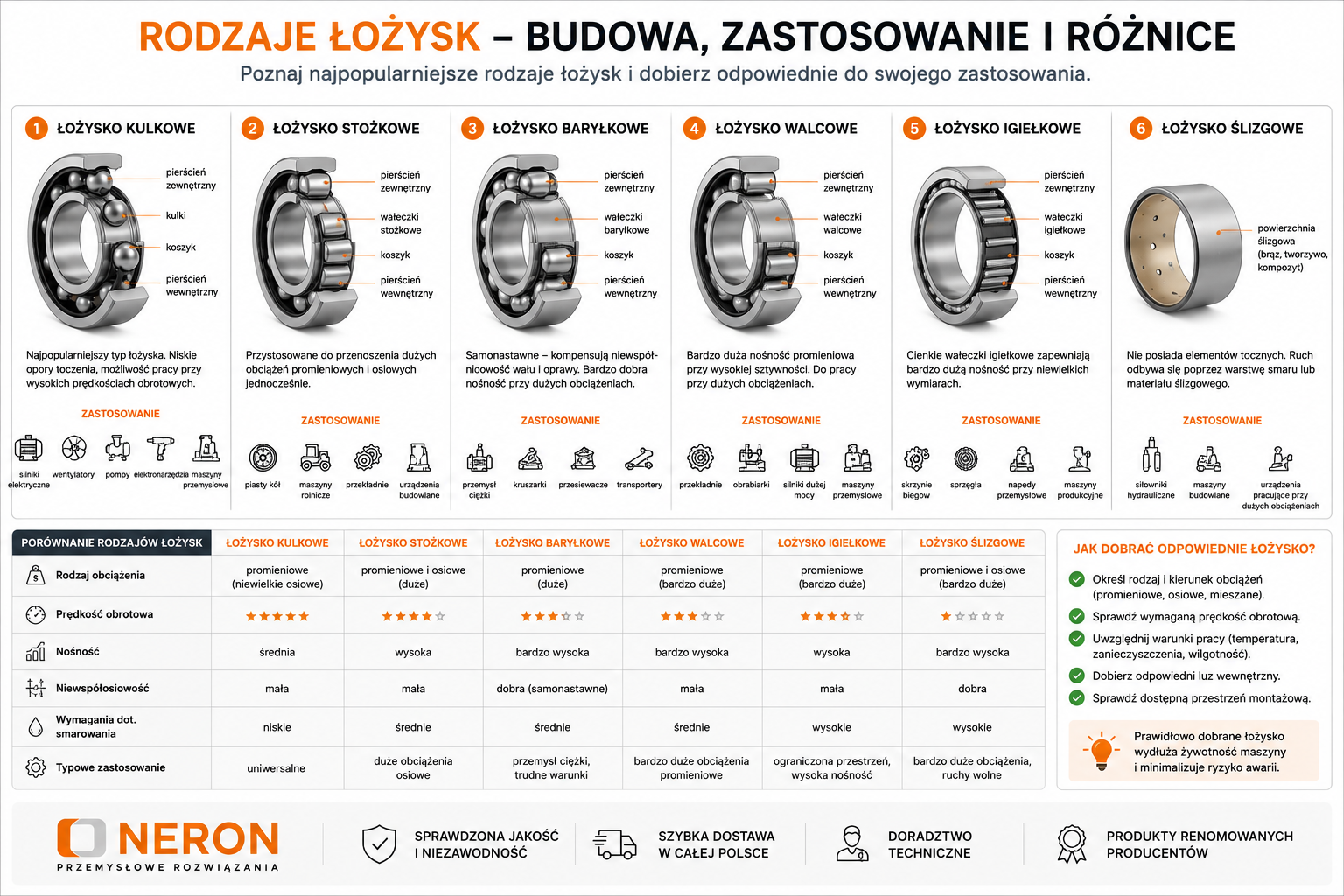

Rodzaje łożysk – budowa, zastosowanie i różnice

Łożyska są podstawowymi elementami stosowanymi w maszynach, urządzeniach przemysłowych, pojazdach oraz układach napędowych. Ich zadaniem jest zmniejszenie tarcia pomiędzy współpracującymi elementami oraz zapewnienie płynnego ruchu obrotowego lub liniowego. W zależności od konstrukcji i przeznaczenia wyróżniamy wiele rodzajów łożysk, które różnią się budową, nośnością oraz zakresem zastosowań.

Łożyska kulkowe

Łożyska kulkowe należą do najpopularniejszych i najbardziej uniwersalnych typów łożysk. Charakteryzują się niskimi oporami toczenia, możliwością pracy przy wysokich prędkościach obrotowych oraz stosunkowo prostą konstrukcją.

Zastosowanie:

• silniki elektryczne,

• wentylatory,

• pompy,

• elektronarzędzia,

• maszyny przemysłowe.

Łożyska stożkowe

Łożyska stożkowe są przystosowane do przenoszenia dużych obciążeń promieniowych i osiowych jednocześnie. Dzięki swojej konstrukcji są często wykorzystywane w miejscach narażonych na duże siły.

Zastosowanie:

• piasty kół,

• maszyny rolnicze,

• przekładnie,

• urządzenia budowlane.

Łożyska baryłkowe

Łożyska baryłkowe posiadają zdolność samonastawiania i bardzo dobrze znoszą niewspółosiowość wału. Są przeznaczone do pracy pod dużymi obciążeniami.

Zastosowanie:

• przemysł ciężki,

• kruszarki,

• przesiewacze,

• transportery.

Łożyska walcowe

Łożyska walcowe wyróżniają się bardzo dużą nośnością promieniową. Stosowane są w urządzeniach wymagających przenoszenia dużych obciążeń przy zachowaniu wysokiej sztywności.

Zastosowanie:

• przekładnie,

• obrabiarki,

• silniki dużej mocy,

• maszyny przemysłowe.

Łożyska igiełkowe

Łożyska igiełkowe wykorzystują cienkie wałeczki o małej średnicy, dzięki czemu przy niewielkich wymiarach osiągają bardzo dużą nośność.

Zastosowanie:

• skrzynie biegów,

• sprzęgła,

• napędy przemysłowe,

• maszyny produkcyjne.

Łożyska samonastawne

Łożyska samonastawne umożliwiają kompensację błędów ustawienia wału i oprawy. Dzięki temu doskonale sprawdzają się w urządzeniach narażonych na odkształcenia konstrukcji.

Zastosowanie:

• maszyny rolnicze,

• urządzenia transportowe,

• wentylatory przemysłowe.

Łożyska ślizgowe

Łożyska ślizgowe nie posiadają elementów tocznych. Współpraca powierzchni odbywa się poprzez warstwę smaru lub specjalnego materiału ślizgowego.

Zastosowanie:

• siłowniki hydrauliczne,

• maszyny budowlane,

• urządzenia pracujące przy dużych obciążeniach.

Jak dobrać odpowiedni rodzaj łożyska?

Przy wyborze łożyska należy uwzględnić:

• rodzaj obciążenia,

• prędkość obrotową,

• warunki pracy,

• temperaturę otoczenia,

• wymagania dotyczące trwałości,

• dostępną przestrzeń montażową.

Prawidłowo dobrane łożysko znacząco wydłuża żywotność maszyny i ogranicza ryzyko awarii.

Podsumowanie

Każdy rodzaj łożyska został zaprojektowany z myślą o określonych warunkach pracy. Łożyska kulkowe sprawdzają się w zastosowaniach uniwersalnych, stożkowe przy dużych obciążeniach osiowych, baryłkowe w trudnych warunkach przemysłowych, a ślizgowe tam, gdzie wymagana jest wysoka odporność na obciążenia i zanieczyszczenia.
