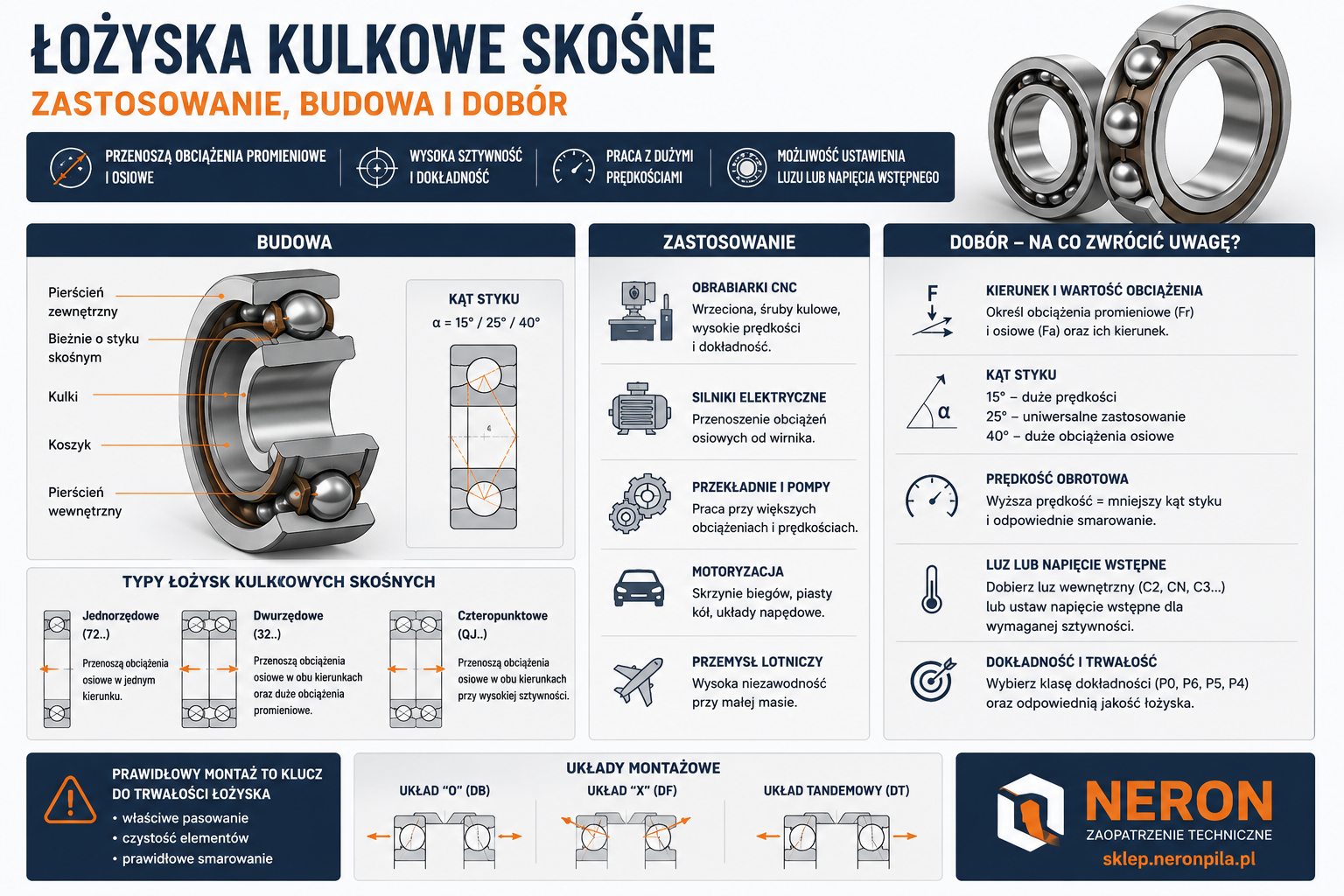

Łożyska kulkowe skośne – zastosowanie, budowa i dobór

Łożyska kulkowe skośne stosuje się tam, gdzie wał przenosi jednocześnie obciążenie promieniowe i osiowe, a układ ma zachować wysoką sztywność, dokładność prowadzenia oraz zdolność do pracy z dużą prędkością. W porównaniu z łożyskiem kulkowym zwykłym mają asymetryczne bieżnie. Linia łącząca punkty styku kulki z bieżniami jest nachylona względem płaszczyzny promieniowej, tworząc kąt działania. Dzięki temu łożysko może skutecznie przenosić obciążenia złożone.

Konstrukcja ta wymaga jednak świadomego montażu. Jednorzędowe łożysko skośne przejmuje siłę osiową głównie w jednym kierunku, a obciążenie promieniowe wywołuje dodatkową składową osiową. Z tego powodu łożyska często pracują parami lub w zespołach. O trwałości układu decydują nie tylko wymiary, lecz także kąt działania, konfiguracja pary, luz albo napięcie wstępne, klasa dokładności, pasowanie, smarowanie i kierunek obciążenia.

Jak działa łożysko kulkowe skośne?

W łożysku kulkowym zwykłym geometria bieżni jest w przybliżeniu symetryczna. W łożysku skośnym obrzeża bieżni mają różną wysokość, dlatego obciążenie przechodzi przez elementy toczne pod określonym kątem. Im większy kąt działania, tym większa zdolność do przenoszenia sił osiowych względem sił promieniowych. Mniejszy kąt zazwyczaj sprzyja natomiast wyższym prędkościom obrotowym.

Typowe kąty spotykane w łożyskach przemysłowych i precyzyjnych to między innymi 15°, 25°, 30° oraz 40°, ale oznaczenia literowe nie są identyczne u wszystkich producentów. Nie można więc zakładać, że ten sam przyrostek zawsze oznacza ten sam kąt. Przy zamianie marki trzeba sprawdzić tabelę oznaczeń, geometrię wewnętrzną i dopuszczalność łączenia łożysk w pary.

Jednorzędowe łożysko skośne może przenosić obciążenie osiowe w kierunku, w którym linie działania opierają się o wyższe obrzeża bieżni. Jeśli siły osiowe występują w obu kierunkach, zwykle stosuje się dwa łożyska ustawione przeciwnie albo łożysko dwurzędowe. Właściwe ustawienie jest warunkiem poprawnej pracy; odwrócenie jednego elementu może pozbawić węzeł wymaganej nośności osiowej.

Najważniejsze rodzaje łożysk skośnych

Rodzaj Przenoszone obciążenia Typowe zastosowanie Najważniejsza uwaga
Jednorzędowe Promieniowe i osiowe w jednym kierunku Pompy, sprężarki, przekładnie, wrzeciona Często wymaga drugiego łożyska ustawionego przeciwnie
Dwurzędowe Promieniowe, osiowe w obu kierunkach i momentowe Silniki, dmuchawy, kompaktowe przekładnie Działa podobnie do pary w układzie O, ale zajmuje mniej miejsca osiowo
Parowane uniwersalnie Zależnie od konfiguracji DB, DF lub DT Wrzeciona, pompy, śruby kulowe, precyzyjne napędy Czoła są przygotowane do uzyskania określonego luzu lub napięcia po zaciśnięciu
Wysokoobrotowe precyzyjne Złożone, przy wysokiej prędkości i dokładności Wrzeciona obrabiarek, elektrowrzeciona Wymaga kontroli klasy dokładności, napięcia, smarowania i montażu
Czteropunktowe Głównie osiowe w obu kierunkach oraz ograniczone promieniowe Przekładnie, stoły obrotowe, mechanizmy kompaktowe Nie jest prostym zamiennikiem każdego łożyska jednorzędowego

Łożysko dwurzędowe jest zwarte i łatwe w montażu, ale para łożysk jednorzędowych daje większą swobodę doboru rozstawu, kąta, nośności i napięcia wstępnego. W zastosowaniach precyzyjnych nie powinno się tworzyć pary z dwóch przypadkowych sztuk. Łożyska dopasowane są wykonane i oznaczone tak, aby po zaciśnięciu pierścieni uzyskać przewidziany luz osiowy albo napięcie.

Układy DB, DF i DT – czym się różnią?

Układ O, czyli back-to-back – DB

W układzie DB linie działania rozchodzą się na zewnątrz, tworząc kształt zbliżony do litery O. Para przenosi obciążenia promieniowe oraz osiowe w obu kierunkach. Duży rozstaw efektywnych środków nacisku zapewnia wysoką sztywność momentową, dlatego układ O jest często stosowany we wrzecionach, piastach, pompach i zespołach, w których występują momenty wywracające.

Układ DB jest mniej tolerancyjny na niewspółosiowość i ugięcia wału niż konfiguracja DF. Jeżeli gniazda nie są współosiowe albo wał ugina się nadmiernie, naciski mogą koncentrować się przy krawędziach bieżni. Precyzja wykonania oprawy jest więc częścią doboru, a nie tylko kwestią montażową.

Układ X, czyli face-to-face – DF

W układzie DF linie działania zbiegają się do środka i przypominają literę X. Łożyska również przejmują siły osiowe w obu kierunkach, ale efektywny rozstaw środków nacisku jest mniejszy. Sztywność na moment jest niższa niż w układzie O, natomiast konfiguracja może lepiej tolerować niewielkie błędy współosiowości wynikające z ugięcia wału.

Układ tandem – DT

W układzie DT linie działania są równoległe. Dwa łożyska wspólnie przenoszą większe obciążenie osiowe, ale tylko w jednym kierunku. Jeśli siła osiowa może zmienić zwrot, zestaw tandemowy wymaga dodatkowego łożyska lub drugiego zespołu ustawionego przeciwnie. Obciążenie nie zawsze dzieli się idealnie po połowie; wpływ mają odchyłki wykonania, sztywność oprawy i sposób napięcia zestawu.

Konfiguracja Siła osiowa Sztywność momentowa Tolerancja niewspółosiowości Główne zastosowanie
DB – układ O W obu kierunkach Wysoka Mniejsza Wrzeciona, piasty, pompy, krótkie i sztywne wały
DF – układ X W obu kierunkach Niższa niż DB Większa niż DB Układy z niewielkim ugięciem wału lub błędem osiowania
DT – tandem W jednym kierunku Zależna od całego układu Ograniczona Duża jednostronna siła osiowa

Gdzie stosuje się łożyska kulkowe skośne?

Wrzeciona obrabiarek i elektrowrzeciona

We wrzecionach liczą się dokładność obrotu, sztywność, małe bicie i zdolność do pracy przy wysokiej prędkości. Stosuje się pary lub zespoły precyzyjnych łożysk skośnych, często z małym kątem działania i kontrolowanym napięciem wstępnym. Większe napięcie poprawia sztywność, ale podnosi tarcie i temperaturę. Dobór wymaga bilansu między jakością obróbki, prędkością a trwałością smaru.

Pompy i sprężarki

Wirniki pomp oraz sprężarek generują obciążenia promieniowe i osiowe zależne od ciśnienia, kierunku przepływu i punktu pracy. Łożyska skośne stabilizują położenie wału i przejmują siłę osiową. W sprężarkach śrubowych, odśrodkowych i spiralnych ważne są wysoka prędkość, temperatura oraz kontrola przemieszczenia osiowego wirników. Konfiguracja i kąt działania muszą odpowiadać rzeczywistemu kierunkowi sił.

Przekładnie i motoreduktory

Koła zębate skośne, stożkowe i ślimakowe wytwarzają składowe osiowe. Łożyska kulkowe skośne mogą prowadzić wał przy umiarkowanych obciążeniach i wysokich prędkościach, zwłaszcza gdy ważne są niewielkie opory ruchu. Przy bardzo dużych obciążeniach lub udarach korzystniejsze mogą być łożyska stożkowe albo baryłkowe; decyzję należy oprzeć na obliczonej trwałości i sztywności.

Śruby kulowe i napędy liniowe

Podpory śrub kulowych muszą ograniczać przemieszczenie osiowe, ponieważ każdy luz przekłada się na błąd pozycjonowania. Stosuje się dopasowane pary łożysk skośnych z napięciem wstępnym, czasem w układach podwójnych lub wielorzędowych. Kluczowe są prawidłowe powierzchnie oporowe, kontrolowany docisk nakrętki i zachowanie wskazanej orientacji łożysk.

Silniki, wentylatory i dmuchawy

Dwurzędowe łożyska skośne lub odpowiednie pary mogą pracować w kompaktowych układach napędowych, w których oprócz obciążenia promieniowego występuje siła osiowa. Przed zastosowaniem trzeba porównać dopuszczalną prędkość, generowanie ciepła i wymagania dotyczące hałasu z parametrami łożyska kulkowego zwykłego.

Robotyka i stoły obrotowe

W mechanizmach wymagających dokładnego pozycjonowania wykorzystuje się łożyska skośne, zespoły wielorzędowe lub łożyska czteropunktowe. Ich zaletą jest możliwość połączenia nośności osiowej, sztywności i kompaktowej zabudowy. Dobór zależy od momentu wywracającego, cyklu ruchu, przyspieszeń i oczekiwanej dokładności.

Jak dobrać łożysko skośne krok po kroku?

  1. Określ wartości i kierunki obciążeń. Zapisz obciążenie promieniowe, osiowe, momentowe oraz ich zmienność. Sprawdź, czy siła osiowa działa stale w jednym kierunku, czy zmienia zwrot.
  2. Ustal prędkość i cykl pracy. Liczy się nie tylko prędkość maksymalna, ale także czas pracy, częstotliwość rozruchów, przyspieszenia i temperatura po ustaleniu warunków.
  3. Dobierz rodzaj konstrukcji. Zdecyduj, czy wystarczy łożysko jednorzędowe z podparciem przeciwnym, łożysko dwurzędowe, para uniwersalna, zestaw tandemowy czy rozwiązanie precyzyjne.
  4. Wybierz kąt działania. Większy kąt zwiększa zdolność do przenoszenia siły osiowej, mniejszy zwykle sprzyja wysokiej prędkości. Zawsze porównuj dane katalogowe konkretnej serii.
  5. Wybierz konfigurację pary. DB zapewnia wysoką sztywność momentową, DF lepiej toleruje niewielką niewspółosiowość, a DT zwiększa nośność osiową w jednym kierunku.
  6. Określ luz lub napięcie wstępne. Napięcie poprawia sztywność i dokładność, ale zwiększa tarcie oraz temperaturę. Nie należy wybierać cięższego napięcia „na zapas”.
  7. Sprawdź pasowania i tolerancje powierzchni. Ciasne pasowanie zmienia luz i napięcie robocze. Błędy kształtu czopa, gniazda lub powierzchni oporowej mogą powodować nierównomierne obciążenie.
  8. Dobierz klasę dokładności, koszyk i wykonanie. Wrzeciono może wymagać klasy precyzyjnej, specjalnego koszyka i ograniczonego bicia, podczas gdy typowa pompa może korzystać z wykonania standardowego.
  9. Dobierz smarowanie i uszczelnienie. Uwzględnij prędkość, temperaturę, zanieczyszczenia i możliwość obsługi. Nadmiar smaru potrafi wywołać wzrost temperatury równie skutecznie jak jego niedobór.
  10. Zweryfikuj trwałość i temperaturę całego węzła. Obliczenia powinny uwzględniać rozkład obciążenia w parze, siły indukowane, napięcie, sztywność wału i oprawy oraz warunki cieplne.

Napięcie wstępne – kiedy pomaga, a kiedy szkodzi?

Napięcie wstępne oznacza kontrolowane obciążenie wewnętrzne przy braku obciążenia zewnętrznego. Kasuje luz, zwiększa sztywność i poprawia dokładność prowadzenia. Może też ograniczyć poślizg kulek w określonych warunkach. Z tego powodu jest powszechne w obrabiarkach, podporach śrub kulowych i precyzyjnych napędach.

Korzyści mają cenę: większe napięcie zwiększa moment tarcia, wydzielanie ciepła i wrażliwość na błędy montażu. Ciasne pasowanie, rozszerzalność cieplna wału, różnica temperatur między pierścieniami oraz dokręcenie nakrętki mogą dodatkowo podnieść napięcie robocze. W skrajnym przypadku układ przegrzewa się mimo poprawnego smarowania.

Najbezpieczniej stosować fabrycznie dopasowane pary o wskazanej klasie napięcia i montować je zgodnie z oznaczeniami. Szlifowanie pierścieni dystansowych lub dobieranie docisku bez danych producenta wymaga doświadczenia i kontroli pomiarowej. W maszynie seryjnej należy zachować oryginalne oznaczenie zestawu, a nie tylko średnicę i serię.

Montaż i eksploatacja – praktyczne wskazówki

  • Przed montażem sprawdź strzałki, linie i oznaczenia na pierścieniach; wskazują orientację oraz sposób zestawienia.
  • Nie rozdzielaj ani nie mieszaj elementów fabrycznie dopasowanej pary z innymi łożyskami.
  • Przenoś siłę montażową wyłącznie przez pierścień osadzany z wciskiem. Nie uderzaj przez kulki i bieżnie.
  • Kontroluj prostopadłość powierzchni oporowych oraz bicie czopa i gniazda. Łożysko skośne jest czułe na odchyłki.
  • Dokręcaj nakrętki zgodnie z procedurą. Zbyt duży docisk może niezamierzenie zwiększyć napięcie wstępne.
  • Stosuj czyste narzędzia i stanowisko montażowe. Drobne zanieczyszczenia powodują miejscowe naciski i hałas.
  • Dobierz właściwą ilość smaru. W szybkich układach przepełnienie wolnej przestrzeni prowadzi do intensywnego mieszania smaru i wzrostu temperatury.
  • Po uruchomieniu monitoruj temperaturę, drgania, hałas i pobór mocy. Stabilizację oceniaj w czasie, a nie tylko kilka minut po starcie.

Najczęstsze błędy przy doborze łożysk skośnych

  • Traktowanie łożyska jednorzędowego jak dwukierunkowego. Pojedyncza sztuka zwykle nie zabezpiecza wału przed siłą osiową o przeciwnym zwrocie.
  • Odwrócenie łożyska w parze. Niewłaściwa orientacja zmienia układ DB, DF lub DT i może pozbawić zespół oczekiwanej nośności.
  • Łączenie przypadkowych sztuk. Dwa łożyska o tym samym wymiarze nie muszą tworzyć prawidłowo dopasowanej pary.
  • Dobór wyłącznie według numeru podstawowego. Znaczenie mają także kąt, wykonanie uniwersalne, napięcie, klasa dokładności, koszyk i uszczelnienie.
  • Zbyt duże napięcie wstępne. Może poprawić sztywność na zimno, ale po rozgrzaniu wywołać nadmierne tarcie i skrócenie trwałości.
  • Pomijanie siły osiowej indukowanej. Obciążenie promieniowe w łożysku skośnym generuje składową osiową, którą musi zrównoważyć drugi element układu.
  • Niedokładna oprawa. Błędy współosiowości i prostopadłości nie zostaną naprawione przez łożysko klasy precyzyjnej.
  • Nieprawidłowe smarowanie. Zarówno niedobór, jak i nadmiar środka smarnego może zwiększyć temperaturę i uszkodzić bieżnie.

FAQ – łożyska kulkowe skośne

Czym łożysko skośne różni się od zwykłego kulkowego?

Ma asymetryczne bieżnie i określony kąt działania, dzięki czemu skuteczniej przenosi połączone obciążenie promieniowe i osiowe. Jednorzędowe wykonanie zwykle przenosi siłę osiową głównie w jednym kierunku.

Czy pojedyncze łożysko skośne może przenosić siłę osiową w obu kierunkach?

Standardowe jednorzędowe łożysko skośne jest przeznaczone głównie do jednego kierunku. Dla sił dwukierunkowych stosuje się parę ustawioną przeciwnie, łożysko dwurzędowe albo odpowiednią konstrukcję czteropunktową.

Co jest sztywniejsze: układ DB czy DF?

Układ DB, czyli O, ma większy efektywny rozstaw środków nacisku i zwykle wyższą sztywność momentową. Układ DF ma mniejszy rozstaw, ale może lepiej tolerować niewielkie odchylenia wynikające z ugięcia wału.

Co daje większy kąt działania?

Zwiększa zdolność przenoszenia obciążenia osiowego, lecz może ograniczać prędkość graniczną względem wykonania o mniejszym kącie. Dobór musi uwzględniać proporcję siły osiowej do promieniowej oraz prędkość.

Czy można złożyć parę z dwóch dowolnych łożysk?

W zastosowaniu niewymagającym czasem projekt przewiduje indywidualne ustawienie luzu, ale nie wolno automatycznie traktować dwóch sztuk jako pary precyzyjnej. Do kontrolowanego luzu lub napięcia używa się łożysk dopasowanych albo uniwersalnych zgodnie z katalogiem producenta.

Czy łożyska skośne wymagają napięcia wstępnego?

Nie zawsze. Napięcie stosuje się, gdy potrzebna jest wysoka sztywność, dokładność i ograniczenie luzu. W innych układach wymagany może być określony luz osiowy. Wartość wynika z projektu i warunków cieplnych.

Jak rozpoznać kierunek montażu?

Należy korzystać z oznaczeń na pierścieniach i instrukcji producenta. Geometria wyższych obrzeży bieżni oraz linie lub strzałki na bokach wskazują orientację. Sam wygląd nie zawsze wystarcza przy zestawach uniwersalnych.

Dlaczego nowe łożysko skośne nagrzewa się po montażu?

Możliwe przyczyny to nadmierne napięcie, zbyt ciasne pasowanie, za duża ilość smaru, niewspółosiowość, nieprawidłowa orientacja pary albo zbyt wysoka prędkość. Temperaturę trzeba ocenić razem z drganiami, momentem i warunkami smarowania.

Potrzebujesz pomocy w doborze łożyska skośnego?

Przygotuj pełne oznaczenie dotychczasowego łożyska, wymiary, kierunek siły osiowej, prędkość, temperaturę i opis maszyny. Na tej podstawie łatwiej zweryfikować serię, kąt działania, konfigurację oraz napięcie wstępne. Sprawdź dostępne łożyska kulkowe skośne w sklepie NERON lub skontaktuj się z działem handlowym, jeśli potrzebujesz pomocy w identyfikacji zamiennika.

Podsumowanie

Łożyska kulkowe skośne są dobrym wyborem do węzłów obciążonych promieniowo i osiowo, szczególnie gdy ważne są prędkość, sztywność i dokładne pozycjonowanie wału. Ich możliwości zależą jednak od właściwego ustawienia. Układ DB zapewnia dużą sztywność momentową, DF lepiej znosi niewielkie odchylenia, a DT zwiększa nośność osiową w jednym kierunku.

Przed zakupem trzeba sprawdzić nie tylko wymiary, ale również kąt działania, wykonanie pojedyncze lub parowane, kierunek sił, luz albo napięcie, klasę dokładności i warunki smarowania. Zachowanie pełnego oznaczenia oryginalnego zestawu jest najbezpieczniejsze, gdy warunki maszyny nie uległy zmianie. W projektach nowych lub modernizowanych warto przeprowadzić obliczenia całego węzła i zweryfikować temperaturę po uruchomieniu.
