Łożyska ZZ vs 2RS – jakie uszczelnienie wybrać?

Oznaczenia ZZ i 2RS pojawiają się najczęściej przy łożyskach kulkowych zwykłych. Oba warianty są zamknięte z dwóch stron i zazwyczaj fabrycznie wypełnione smarem, lecz różnią się sposobem ochrony wnętrza. ZZ oznacza dwie metalowe blaszki ochronne, zwykle pracujące bez styku z pierścieniem wewnętrznym. 2RS oznacza dwie uszczelki elastomerowe, najczęściej stykające się z odpowiednią powierzchnią pierścienia.

Różnica wpływa na ochronę przed pyłem i wilgocią, moment tarcia, dopuszczalną prędkość, temperaturę oraz trwałość smaru. Nie można więc powiedzieć, że jeden wariant jest zawsze lepszy. Łożysko ZZ sprawdza się przy wysokich obrotach i czystszym otoczeniu, natomiast 2RS zapewnia mocniejszą barierę w maszynach narażonych na brud, zachlapanie i częste mycie. Ostateczny wybór powinien wynikać z katalogu konkretnego producenta i realnych warunków pracy.

Najważniejsze informacje w skrócie

Co dokładnie oznaczają symbole ZZ i 2RS?

Litera Z tradycyjnie oznacza blaszkę ochronną po jednej stronie, a ZZ albo 2Z – blaszki po obu stronach. Blaszka jest zwykle zamocowana w pierścieniu zewnętrznym i tworzy wąską szczelinę względem pierścienia wewnętrznego. Ponieważ nie ociera o pierścień, generuje bardzo mały dodatkowy moment tarcia. Chroni smar przed wydostawaniem się i ogranicza dostęp większych zanieczyszczeń, ale szczelina nie blokuje skutecznie wody, pary ani drobnego pyłu.

RS oznacza uszczelkę po jednej stronie, natomiast 2RS – uszczelki po obu stronach. Typowe uszczelnienie składa się z elastomerowej wargi wzmocnionej wkładką metalową. Warga styka się z powierzchnią pierścienia, tworząc bardziej skuteczną barierę. Kontakt zwiększa jednak tarcie, wytwarzanie ciepła oraz zużycie samej wargi.

Oznaczenia nie są całkowicie uniwersalne. SKF stosuje między innymi symbole 2RS1, 2RSH i 2RSL, FAG może używać 2RSR lub 2HRS, a NSK stosuje oznaczenia DDU dla uszczelnień stykowych oraz VV dla bezstykowych. Zapis ZZ bywa odpowiednikiem 2Z. Przy zamianie marki trzeba porównać nie tylko liczbę łożyska, ale również typ kontaktu, materiał uszczelki, smar, luz i prędkość graniczną.

Jak działa metalowa osłona ZZ?

Blaszka stalowa osłania szczelinę wejściową i utrudnia bezpośrednie przedostawanie się cząstek do bieżni. Jej podstawową zaletą jest brak kontaktu albo bardzo mały wpływ na moment obrotowy. Łożysko zachowuje więc prędkość zbliżoną do wykonania otwartego, choć dokładne wartości zależą od smaru, koszyka, luzu i producenta.

ZZ dobrze sprawdza się w silnikach elektrycznych, wentylatorach, rolkach, urządzeniach biurowych, lekkich przekładniach oraz mechanizmach znajdujących się w suchej i względnie czystej obudowie. Metalowa osłona jest odporna na wiele temperatur, przy których standardowy elastomer mógłby tracić właściwości, ale o limicie całego łożyska nadal decydują smar, koszyk i stabilizacja pierścieni.

Słabą stroną jest szczelina. Drobny pył, ciecz pod ciśnieniem i para mogą ją pokonać. ZZ nie powinno być traktowane jak uszczelnienie przeciw myciu wodą. Jeśli oprawa ma własny labirynt, pierścień uszczelniający lub inną skuteczną ochronę, metalowa blaszka może być wystarczającym drugim stopniem zabezpieczenia.

Jak działa uszczelnienie gumowe 2RS?

Uszczelka 2RS ma wargę, która zwykle styka się z pierścieniem wewnętrznym. Utrudnia wnikanie pyłu i wilgoci oraz lepiej zatrzymuje smar w łożysku. W zastosowaniach rolniczych, przenośnikach, elektronarzędziach, maszynach do drewna, sprzęcie terenowym i urządzeniach pracujących w hali o dużym zapyleniu często jest bezpieczniejszym wyborem niż ZZ.

Kontakt wargi wywołuje moment tarcia. Jest on szczególnie odczuwalny w małych napędach o niewielkiej mocy, przy rozruchu w niskiej temperaturze lub w aplikacjach wysokoobrotowych. Ciepło powstające na wardze wpływa na smar i elastomer, dlatego prędkość graniczna wersji 2RS jest zwykle niższa niż wersji 2Z tego samego łożyska.

2RS nie oznacza automatycznie pełnej wodoodporności. Uszczelnienie jest przeznaczone przede wszystkim do ochrony łożyska, a nie do pracy jako główna bariera ciśnieniowa. Zanurzenie, strumień myjki wysokociśnieniowej, środki chemiczne i gorąca para mogą wymagać specjalnego materiału oraz dodatkowego uszczelnienia wału i oprawy.

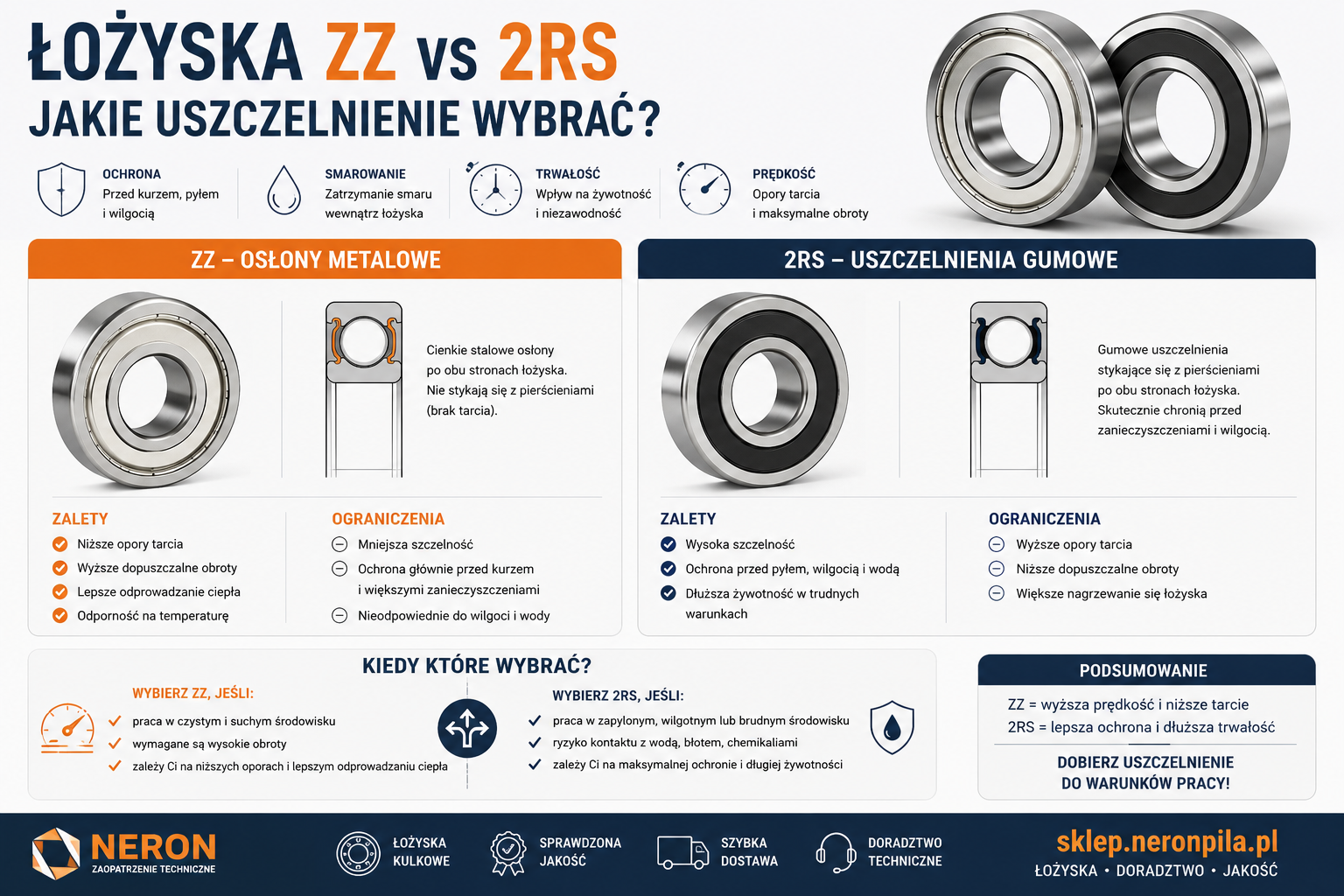

Łożyska ZZ vs 2RS – porównanie techniczne

Kiedy wybrać łożysko ZZ?

• Wysoka prędkość obrotowa. Bezstykowa blaszka ogranicza dodatkowe tarcie i nagrzewanie.
• Czyste, suche środowisko. Silnik lub wentylator pracuje wewnątrz obudowy, bez kontaktu z wodą i drobnym pyłem.
• Mały dostępny moment napędowy. Niskie opory są ważne w małych silnikach, rolkach i urządzeniach precyzyjnych.
• Wyższa temperatura otoczenia. Metal nie starzeje się jak guma, ale trzeba sprawdzić ograniczenia smaru oraz koszyka.
• Dodatkowe uszczelnienie zewnętrzne. Oprawa ma skuteczny labirynt lub uszczelniacz, a blaszka jest tylko ochroną drugiego stopnia.

ZZ nie jest dobrym wyborem tylko dlatego, że wygląda solidniej. Cienka stalowa blaszka chroni mechanicznie wnętrze i utrzymuje smar, lecz jej główną cechą użytkową pozostaje małe tarcie. W maszynie mytej wodą lub zasysającej drobny pył przewaga prędkości może nie zrekompensować szybkiego zanieczyszczenia bieżni.

Kiedy wybrać łożysko 2RS?

• Pył i brud. Dotyczy to obróbki drewna, rolnictwa, przenośników, budownictwa i wielu warsztatów.
• Wilgoć i zachlapanie. Warga lepiej utrudnia wejście wody niż szczelina blaszki.
• Trudny dostęp serwisowy. Skuteczniejsze zatrzymanie smaru i wykluczanie brudu sprzyja długiej pracy bez obsługi.
• Niska lub umiarkowana prędkość. Dodatkowy moment tarcia mieści się w bilansie mocy i temperatury.
• Ryzyko utraty smaru. Uszczelka ogranicza wypływ przy wibracjach i zmiennym położeniu, w granicach swojej konstrukcji.

Przed wyborem trzeba sprawdzić temperaturę. Standardowa guma nitrylowa ma określony zakres pracy, a w gorącym, zimnym lub chemicznie agresywnym środowisku potrzebne może być inne wykonanie. Należy też uwzględnić prędkość: nawet jeśli uszczelka zatrzymuje brud, nadmierna prędkość może przegrzać wargę i smar.

Dobór uszczelnienia do warunków pracy

Czy osłony zmieniają nośność i luz łożyska?

Dla tego samego podstawowego typu wymiary główne i katalogowa nośność dynamiczna są zwykle takie same niezależnie od ZZ lub 2RS. Zamknięcie nie zwiększa wytrzymałości stali ani średnicy kulek. W praktyce wpływa jednak na trwałość użytkową, ponieważ decyduje, jak długo smar pozostanie czysty i w odpowiednim stanie.

Symbol uszczelnienia nie określa klasy luzu. Łożysko 6204-2RS/C3 ma uszczelki 2RS i luz C3, a 6204-2Z może mieć luz normalny, jeśli brak innego oznaczenia. Przy zakupie trzeba odczytać pełny symbol: typ, wymiary, uszczelnienie, luz, koszyk, smar i ewentualną klasę dokładności.

W wersji stykowej moment tarcia może sprawiać wrażenie, że nowe łożysko obraca się ciężej ręką niż ZZ. Nie jest to automatycznie wada. Ocena powinna uwzględniać równomierność ruchu, specyfikację produktu i warunki rozruchu. Zacięcia, szorstkość lub metaliczny dźwięk nie są normalną cechą uszczelki.

Temperatura, prędkość i materiał uszczelnienia

W łożysku 2RS ciepło powstaje zarówno w kontaktach tocznych, jak i na wardze uszczelniającej. Przy wysokiej prędkości temperatura może skrócić trwałość smaru i utwardzić elastomer. Z tego powodu porównanie wyłącznie maksymalnej temperatury gumy jest niewystarczające. Trzeba sprawdzić prędkość graniczną, temperaturę pierścieni i oczekiwaną trwałość smaru.

Najczęściej stosowany elastomer NBR dobrze pracuje w wielu aplikacjach przemysłowych, ale ma ograniczenia przy bardzo wysokiej temperaturze, ozonie, agresywnej chemii i niektórych olejach. W takich warunkach producent może oferować uszczelkę z FKM lub innego materiału. Wariant specjalny musi być dobrany świadomie; sama ciemna barwa uszczelki nie pozwala rozpoznać materiału.

ZZ ma stalowe blaszki, lecz całe łożysko nie staje się automatycznie wysokotemperaturowe. Fabryczny smar, poliamidowy koszyk i stabilizacja wymiarowa pierścieni mogą ograniczać zakres. Przy temperaturach przekraczających standardową pracę należy dobrać kompletne wykonanie temperaturowe, a nie tylko zamienić 2RS na ZZ.

Najczęstsze błędy przy wyborze ZZ i 2RS

• Założenie, że ZZ jest wodoszczelne. Szczelina bezstykowa nie stanowi bariery dla strumienia wody.
• Założenie, że 2RS można zanurzyć. Standardowa uszczelka łożyska nie zastępuje uszczelnienia ciśnieniowego całego węzła.
• Pomijanie prędkości granicznej. Wersje o tych samych wymiarach mogą mieć różne dopuszczalne obroty.
• Ignorowanie temperatury elastomeru. Uszczelka może stwardnieć, skurczyć się lub zużyć, zanim uszkodzi się samo łożysko.
• Wybór tylko według zdjęcia. Różni producenci stosują inne symbole i konstrukcje kontaktowe.
• Zdejmowanie osłon do dosmarowania. Można odkształcić blaszkę lub uszkodzić wargę i wprowadzić brud.
• Mieszanie uszczelnienia z luzem. 2RS i C3 opisują różne cechy produktu.
• Brak uszczelnienia zewnętrznego. W ciężkim środowisku sama uszczelka łożyska może być niewystarczająca.

Czy można zamienić ZZ na 2RS?

Jeśli wymiary i oznaczenie podstawowe są zgodne, zamiana często jest możliwa mechanicznie, ale wymaga sprawdzenia prędkości, momentu, temperatury i luzu. 2RS może lepiej chronić przed brudem, lecz podnieść temperaturę w szybkim silniku. W urządzeniu o małej mocy dodatkowy opór może zmienić zachowanie rozruchu.

Zamiana 2RS na ZZ zmniejszy tarcie, ale może skrócić trwałość w zapylonym lub wilgotnym środowisku. Jeżeli konstruktor zastosował 2RS, warto ustalić, przed czym miała chronić uszczelka. Najbezpieczniej zachować pełną specyfikację producenta maszyny, chyba że modernizacja jest poparta analizą warunków.

Nie wolno zakładać, że wszystkie łożyska o tym samym numerze mają identyczny smar. W aplikacji cichej, wysokoobrotowej albo temperaturowej rodzaj i ilość fabrycznego smaru mogą być równie ważne jak uszczelnienie. Przy zamienniku trzeba porównać kartę produktu.

Jak prawidłowo montować łożyska kryte?

1. Przechowuj łożysko w oryginalnym opakowaniu do chwili montażu i pracuj na czystym stanowisku.
2. Sprawdź pełne oznaczenie, w tym ZZ, 2Z, 2RS, klasę luzu oraz ewentualne wykonanie specjalne.
3. Zmierz wał i gniazdo; uszczelnienie nie skompensuje niewłaściwego pasowania.
4. Przenoś siłę montażową przez pierścień osadzany z wciskiem, nigdy przez kulki.
5. Nie naciskaj tuleją na metalową blaszkę ani gumową uszczelkę.
6. Przy montażu cieplnym przestrzegaj limitu temperatury smaru i materiału uszczelnienia.
7. Nie myj fabrycznie nasmarowanego łożyska rozpuszczalnikiem i nie zdejmuj zamknięć bez instrukcji.
8. Po uruchomieniu kontroluj temperaturę, hałas i moment. Nowe 2RS może mieć większy opór niż ZZ, ale ruch powinien być równomierny.

FAQ – łożyska ZZ i 2RS

Czy ZZ i 2Z oznaczają to samo?

Najczęściej oba zapisy oznaczają metalowe blaszki po obu stronach. 2Z jest typowym zapisem katalogowym wielu europejskich producentów, a ZZ jest bardzo rozpowszechnionym określeniem handlowym. Zawsze sprawdź legendę producenta.

Czy 2RS jest zawsze uszczelnieniem stykowym?

Najczęściej tak, ale istnieją także warianty niskotarciowe i bezstykowe oznaczane innymi symbolami. Szczegółowa geometria różni się między markami, dlatego potrzebna jest karta katalogowa.

Które łożysko jest szybsze: ZZ czy 2RS?

Zwykle ZZ, ponieważ blaszka nie styka się z pierścieniem i generuje mniejsze tarcie. Dokładną prędkość graniczną trzeba sprawdzić dla konkretnego rozmiaru, smaru i producenta.

Które wykonanie lepiej chroni przed kurzem?

2RS zwykle lepiej zatrzymuje drobny pył. ZZ może być wystarczające przy większych suchych cząstkach i dodatkowej ochronie oprawy, ale szczelina łatwiej przepuszcza drobne zanieczyszczenia.

Czy łożysko 2RS jest wodoodporne?

Zapewnia lepszą ochronę przed wilgocią i zachlapaniem niż ZZ, lecz nie należy automatycznie uznawać go za wodoszczelne przy zanurzeniu lub myciu wysokociśnieniowym. W ciężkich warunkach potrzebne jest dodatkowe uszczelnienie.

Czy można zdjąć uszczelki 2RS?

Technicznie bywa to możliwe, ale łatwo uszkodzić wargę i wprowadzić zanieczyszczenia. Zmienia to też fabryczne wykonanie. Do pracy otwartej lub okresowego smarowania lepiej dobrać właściwy wariant od początku.

Czy ZZ lub 2RS trzeba smarować?

Łożyska zamknięte z obu stron są zazwyczaj fabrycznie nasmarowane na przewidywany okres pracy. Nie oznacza to, że smar ma nieskończoną trwałość. Gdy ulegnie degradacji, często wymienia się całe łożysko.

Czy 2RS ma mniejszą nośność niż ZZ?

W obrębie tej samej konstrukcji katalogowa nośność bywa taka sama, ponieważ zależy głównie od geometrii i materiału części tocznych. 2RS może jednak mieć niższą prędkość graniczną i inną trwałość smaru w danych warunkach.

Co wybrać do silnika elektrycznego?

Należy zachować specyfikację producenta silnika. W czystym, wysokoobrotowym silniku często spotyka się ZZ, ale 2RS może być wymagane przy pyłach lub wilgoci. Ważne są również luz, cicha praca i rodzaj smaru.

Czy można zastosować 2RS w wysokiej temperaturze?

Tylko jeśli materiał uszczelki, smar, koszyk i pierścienie są przeznaczone do tej temperatury. Standardowy elastomer może szybciej się starzeć. Czasem lepsze jest ZZ, a czasem specjalna uszczelka wysokotemperaturowa.

Potrzebujesz pomocy w wyborze łożyska?

Przed zakupem przygotuj pełne oznaczenie starego łożyska, prędkość obrotową, temperaturę oraz informacje o pyle, wodzie i sposobie mycia maszyny. Sprawdź łożyska kulkowe w sklepie NERON lub przejdź do pełnej oferty łożysk. Jeśli nie masz pewności, czy wybrać ZZ czy 2RS, przekaż działowi handlowemu zdjęcie oznaczenia i opis warunków pracy — to pozwoli dobrać wariant bez zgadywania.

Podsumowanie

ZZ i 2RS chronią wnętrze łożyska na różne sposoby. Metalowe blaszki ZZ zapewniają niskie tarcie i zwykle wyższą dopuszczalną prędkość, dlatego pasują do suchych, czystych i wysokoobrotowych aplikacji. Uszczelki 2RS lepiej wykluczają pył oraz wilgoć, ale zwiększają moment i temperaturę, a ich zakres pracy zależy od elastomeru.

Dobór powinien uwzględniać przede wszystkim rodzaj zanieczyszczeń, wodę, prędkość, temperaturę i dostępny moment. Trzeba też sprawdzić pełne oznaczenie, ponieważ symbole różnych producentów nie są identyczne, a uszczelnienie nie określa luzu ani smaru. W ciężkim środowisku nawet 2RS może wymagać dodatkowego uszczelnienia oprawy.
