Jak rozpoznać uszkodzenie łożyska?

Uszkodzenie łożyska rzadko zaczyna się od nagłego zatrzymania maszyny. Zwykle wcześniej pojawiają się sygnały ostrzegawcze: nowy rodzaj hałasu, stopniowy wzrost drgań, wyższa temperatura oprawy, zwiększony luz wału, zmiana poboru mocy albo zanieczyszczenie środka smarnego. Wczesne rozpoznanie tych objawów pozwala zaplanować postój, ograniczyć zniszczenia wału i gniazda oraz uniknąć wtórnej awarii przekładni, uszczelnienia czy sprzęgła.

Pojedynczy objaw nie wystarcza jednak do pewnej diagnozy. Gorąca oprawa może wynikać z nadmiaru smaru, zbyt małego luzu, tarcia uszczelnienia albo przeciążenia. Hałas może pochodzić z bieżni, koszyka, zabrudzeń, luzu mocowania lub innego elementu napędu. Dlatego stan łożyska należy oceniać na podstawie trendu i kilku niezależnych informacji, a po demontażu zachować ślady potrzebne do ustalenia przyczyny źródłowej.

Najważniejsze informacje w skrócie

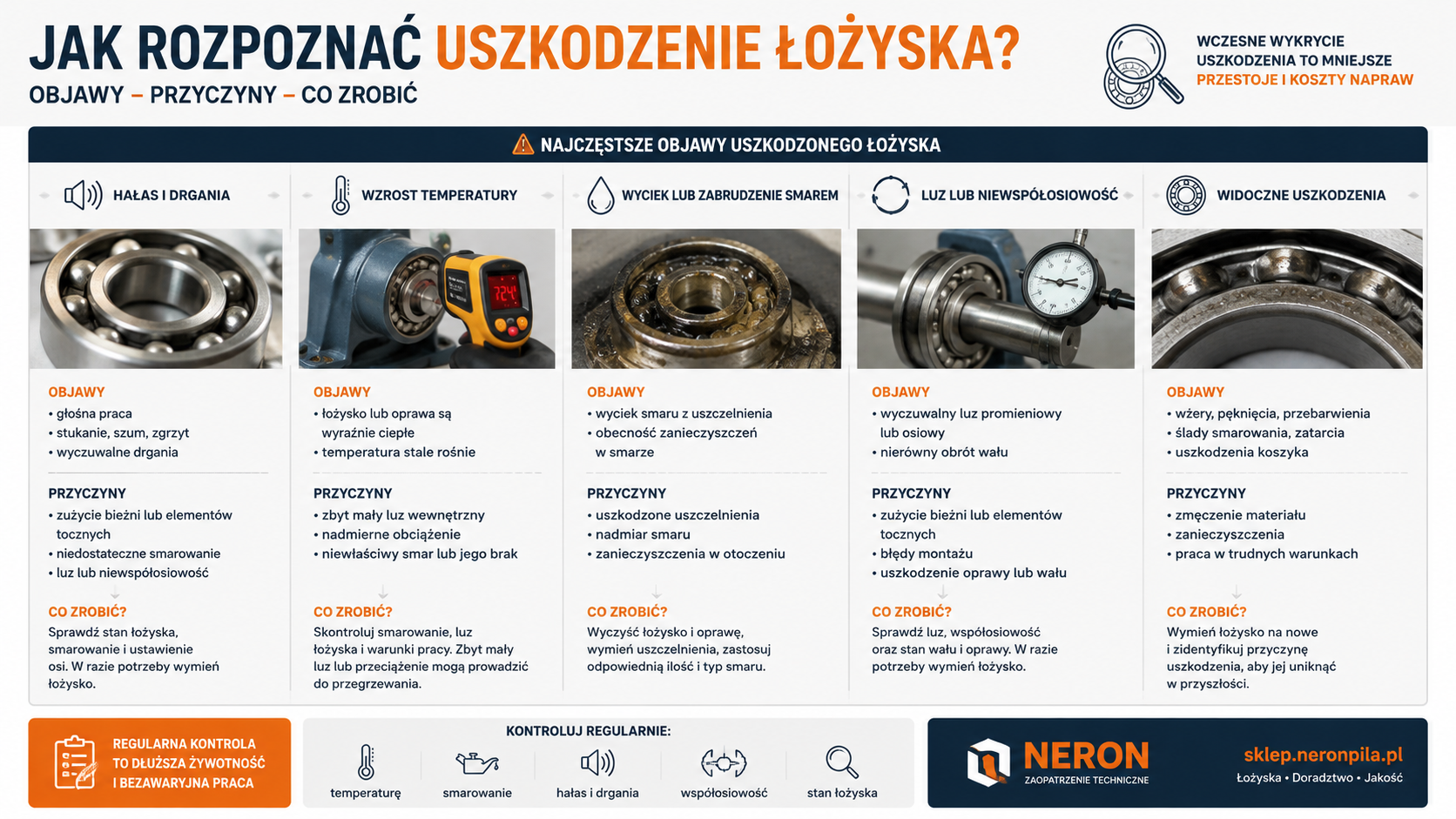

Objawy uszkodzonego łożyska podczas pracy

Hałas łożyska

Sprawne łożysko nie zawsze pracuje bezgłośnie, dlatego ważniejsza od samej głośności jest zmiana względem normalnego stanu maszyny. Szorstki szum może wskazywać na zanieczyszczenia albo niewłaściwy film smarny. Regularne stukanie zsynchronizowane z obrotem może wiązać się z miejscowym wgnieceniem lub wykruszeniem bieżni. Metaliczny pisk bywa skutkiem poślizgu, braku smaru, nadmiernego napięcia lub tarcia elementów współpracujących.

Hałas koszyka, uszczelnienia i luzu mocowania może przypominać uszkodzenie bieżni. Dźwięk przenosi się również przez wał i korpus, przez co najgłośniejsze miejsce nie zawsze jest źródłem problemu. Osłuchanie oprawy stetoskopem mechanicznym lub sondą ultradźwiękową powinno być wykonywane w powtarzalnym punkcie, przy tej samej prędkości i obciążeniu. Nagły, mocny odgłos połączony z temperaturą lub drganiami wymaga szybkiej reakcji.

Wzrost temperatury

Po rozruchu temperatura łożyska zwykle wzrasta, a następnie stabilizuje się. Alarmującym sygnałem jest zmiana profilu: szybszy wzrost niż dotychczas, brak stabilizacji albo nowy, wyższy poziom przy tych samych warunkach. Nie należy opierać decyzji na jednej uniwersalnej temperaturze, ponieważ dopuszczalny poziom zależy od typu łożyska, smaru, obciążenia, prędkości, materiału uszczelnienia i miejsca pomiaru.

Przyczyną przegrzewania może być zbyt duża ilość smaru, która intensywnie miesza się w wolnej przestrzeni, albo niedobór smaru i przerwanie filmu. Inne źródła to zbyt ciasne pasowanie, za mały luz roboczy, nadmierne napięcie wstępne, niewspółosiowość, przeciążenie i tarcie uszczelnienia. Temperaturę warto analizować razem z drganiami, prądem silnika i historią smarowania.

Zwiększony luz i bicie wału

Rosnący luz promieniowy lub osiowy może być skutkiem zużycia bieżni i elementów tocznych, poluzowania mocowania, pełzania pierścienia na czopie albo degradacji gniazda. Objawem w maszynie bywa pogorszenie dokładności, drganie sprzęgła, przeciek uszczelnienia, nierówna szczelina wirnika lub zmiana jakości produktu.

Luzu nie należy kasować przez przypadkowe dociągnięcie nakrętki bez sprawdzenia konstrukcji. W łożyskach regulowanych taka czynność zmienia napięcie i może doprowadzić do przegrzania. Trzeba ustalić, czy ruch występuje wewnątrz łożyska, na pasowaniu, w mocowaniu oprawy czy w innym połączeniu.

Objawy przed awarią

W zaawansowanym stadium mogą pojawić się gwałtowne skoki drgań i temperatury, nieregularne uderzenia, intensywny metaliczny hałas, zapach przegrzanego smaru, dym, wyciek ciemnego środka smarnego, wyraźne opiłki oraz wzrost momentu napędowego. Maszyna może tracić prędkość, pobierać większy prąd lub okresowo się przycinać.

Takich sygnałów nie wolno traktować jako podstawy do „dopracowania do końca zmiany”. Rozsypanie koszyka lub zablokowanie łożyska może zniszczyć wał, oprawę i sąsiednie elementy, a obracający się pierścień może szybko wytrzeć powierzchnię pasowania. Decyzja o zatrzymaniu powinna uwzględniać bezpieczeństwo ludzi, prędkość, energię układu i konsekwencje zablokowania.

Co można zobaczyć po demontażu?

Uszkodzenia bieżni

Łuszczenie, nazywane też wykruszaniem lub spallingiem, tworzy ubytki materiału na bieżni albo elementach tocznych. Może być naturalnym skutkiem zmęczenia po osiągnięciu trwałości, ale przedwczesne łuszczenie często wskazuje na przeciążenie, zanieczyszczenia, niewłaściwe pasowanie, za mały luz, błędy osiowania lub nieodpowiednie smarowanie. Wgniecenia rozmieszczone zgodnie z podziałką elementów tocznych mogą pochodzić od uderzeń montażowych albo drgań podczas postoju.

Rysy i bruzdy wskazują na przeciągnięcie zabrudzeń, poślizg lub nieprawidłowy montaż. Matowa, wypolerowana albo rozmazana powierzchnia może sygnalizować zbyt cienki film smarny i kontakt chropowatości. Regularne poprzeczne prążki przypominające tarkę mogą być efektem przepływu prądu elektrycznego. Wzór obciążenia na bieżni jest szczególnie cenną informacją: pokazuje, czy obciążenie było zgodne z założeniami i czy pierścienie były prawidłowo ustawione.

Korozja i fretting

Korozja wilgociowa występuje, gdy woda lub agresywne medium dociera do stalowych powierzchni. Widoczne są plamy, wżery i rdza, a cząstki tlenków przyspieszają dalsze zużycie. Źródłem może być kondensacja podczas postoju, mycie pod ciśnieniem, nieskuteczne uszczelnienie, zanieczyszczony smar albo niewłaściwe magazynowanie.

Fretting powstaje na powierzchniach pasowania wskutek bardzo małych ruchów względnych. Często pozostawia rdzawoczerwony lub czarny osad. Fałszywe odciski Brinella pojawiają się natomiast na bieżniach nieruchomego łożyska poddanego drganiom; zagłębienia odpowiadają rozstawowi kulek lub wałeczków. Taki problem spotyka się w maszynach rezerwowych, podczas transportu oraz w urządzeniach stojących obok pracujących źródeł drgań.

Przebarwienia i stan smaru

Brązowe, niebieskie lub czarne przebarwienia mogą świadczyć o podwyższonej temperaturze, ale ich ocenę trzeba powiązać ze stanem smaru i powierzchni. Ciemny, twardy albo przypalony smar wskazuje na utlenienie i przegrzewanie. Wodnista konsystencja, mleczne zabarwienie, ziarna piasku i opiłki sygnalizują skażenie.

Przed umyciem łożyska warto pobrać próbkę smaru z różnych miejsc i udokumentować jej kolor, zapach oraz położenie. Natychmiastowe czyszczenie usuwa ślady, które mogły wskazać drogę wnikania zabrudzeń, temperaturę lub strefę zużycia.

Diagnostyka drganiowa łożysk

Diagnostyka drganiowa pozwala wykrywać defekty, zanim staną się wyraźnie słyszalne. Czujnik mierzy przyspieszenie, prędkość lub przemieszczenie drgań w ustalonym punkcie oprawy. Największą wartość daje obserwacja trendu przy podobnej prędkości, obciążeniu i temperaturze. Jednorazowy pomiar bez wartości bazowej może potwierdzić poważny problem, ale trudniej na jego podstawie ocenić tempo rozwoju.

Uszkodzenia pierścienia zewnętrznego, pierścienia wewnętrznego, elementów tocznych i koszyka generują charakterystyczne częstotliwości zależne od geometrii łożyska oraz prędkości obrotowej. Wczesne mikrouderzenia są wysokoczęstotliwościowe i dobrze ujawniają się w analizie obwiedni. Wraz z rozwojem defektu rośnie energia drgań, pojawiają się harmoniczne i pasma boczne, a w późnej fazie widmo może stać się szerokopasmowe.

Wynik powinien być interpretowany razem z konstrukcją, liczbą zębów, prędkością zmienną i innymi źródłami drgań. Luźna oprawa, niewspółosiowość, kawitacja pompy lub uszkodzone sprzęgło mogą maskować albo wzmacniać sygnał łożyska. W maszynach o zmiennej prędkości przydatna jest analiza zależna od obrotów, a w urządzeniach krytycznych monitoring ciągły z progami opartymi na stanie bazowym.

Niewłaściwe smarowanie jako źródło awarii

Środek smarny rozdziela powierzchnie toczne, odprowadza ciepło i chroni przed korozją. Niedostateczna lepkość, zbyt mała ilość smaru, wydłużony okres dosmarowania albo doprowadzanie smaru poza strefę pracy powodują przerwanie filmu. Na bieżniach może pojawić się matowienie, mikropitting, rozmazywanie i przegrzanie.

Nadmiar smaru również szkodzi. Elementy toczne intensywnie go mieszają, rośnie moment oporowy i temperatura, a smar może zostać wtłoczony w uszczelnienie. Mieszanie niekompatybilnych produktów może zmienić konsystencję i zdolność do wydzielania oleju. Dlatego przy zmianie smaru trzeba sprawdzić zgodność oleju bazowego i zagęszczacza, a nie tylko klasę NLGI.

Okres dosmarowania zależy od prędkości, temperatury, wielkości i typu łożyska, orientacji wału, wibracji oraz zanieczyszczeń. Dawkę należy podawać przez drożny kanał, przy zapewnieniu odpływu starego smaru. Jeśli po dosmarowaniu temperatura gwałtownie rośnie, nie należy automatycznie dodawać kolejnej porcji.

Błędy montażowe, które skracają trwałość

• Przenoszenie siły przez elementy toczne. Wbijanie pierścienia wewnętrznego przez zewnętrzny lub odwrotnie powoduje wgniecenia bieżni.
• Uderzanie stalowym młotkiem. Ryzyko obejmuje odpryski, pęknięcia, odkształcenie koszyka i lokalne uszkodzenia.
• Krzywe osadzenie. Przekoszenie przy wciskaniu rysuje powierzchnie, niszczy obrzeża i powoduje niewspółosiowość.
• Niewłaściwe pasowanie. Zbyt luźne sprzyja pełzaniu i frettingowi, zbyt ciasne zmniejsza luz oraz może rozciągnąć i pęknąć pierścień.
• Brudne stanowisko. Twarde cząstki pozostawiają wgniecenia, które później inicjują łuszczenie.
• Przegrzewanie podczas montażu. Otwarty płomień i niekontrolowana temperatura mogą uszkodzić stal, smar i uszczelnienia.
• Niewłaściwe ustawienie łożysk regulowanych. Zbyt duży luz pogarsza prowadzenie, a za duże napięcie zwiększa temperaturę.
• Brak kontroli wału i gniazda. Nowe łożysko zamontowane na zużytej powierzchni szybko powtarza awarię.

Najczęstsze przyczyny uszkodzeń łożysk

Często działa kilka przyczyn jednocześnie. Nieszczelność dopuszcza wodę, która degraduje smar; pogorszone smarowanie zwiększa temperaturę; wyższa temperatura przyspiesza starzenie smaru i uszczelnienia. Skuteczna naprawa musi przerwać cały łańcuch, a nie ograniczać się do wymiany łożyska.

Jak bezpiecznie ustalić przyczynę awarii?

1. Zapisz warunki przed zatrzymaniem: prędkość, obciążenie, temperaturę, hałas, drgania, czas od smarowania i ostatnie prace.
2. Oznacz położenie oprawy, pierścieni i kierunek obrotu, aby później powiązać ślady z obciążeniem.
3. Pobierz próbkę smaru lub oleju przed czyszczeniem i zabezpiecz ją w czystym pojemniku.
4. Sprawdź momenty dokręcenia, pasowania, czop, gniazdo, uszczelnienia i drożność kanałów smarnych.
5. Demontuj bez tworzenia nowych wgnieceń i rys, które mogłyby zostać pomylone z pierwotnym uszkodzeniem.
6. Fotografuj wszystkie powierzchnie przed myciem, a części odkładaj w kolejności demontażu.
7. Porównaj wzór obciążenia, typ uszkodzenia i dane pomiarowe z warunkami maszyny.
8. W zastosowaniu krytycznym przekaż łożysko do analizy specjalistycznej i zachowaj pozostałe elementy węzła.

Wymiana produktu bez analizy często prowadzi do powtórnej awarii w podobnym czasie. Jeśli na przykład źródłem był zbyt ciasny czop, kolejne łożysko również straci luz roboczy. Gdy problemem jest prąd wałowy, nowa bieżnia ponownie pokryje się mikrowżerami. Dokumentacja poawaryjna jest więc inwestycją w niezawodność, a nie formalnością.

Jak wydłużyć żywotność łożyska?

• Dobierz właściwy typ i nośność. Uwzględnij obciążenia promieniowe, osiowe, udarowe, prędkość, temperaturę i wymaganą trwałość.
• Sprawdź luz oraz pasowanie. Dobór powinien prowadzić do właściwego luzu roboczego po montażu i rozgrzaniu.
• Zapewnij prawidłowe osiowanie. Kontroluj wał, oprawę, sprzęgło i ugięcia pod obciążeniem.
• Stosuj czysty montaż. Używaj właściwych tulei, prasy lub nagrzewnicy indukcyjnej i nie przenoś siły przez elementy toczne.
• Dobierz środek smarny. Lepkość oleju bazowego, zagęszczacz, dodatki i zakres temperatur muszą odpowiadać aplikacji.
• Ustal dawkę oraz harmonogram. Dosmarowanie powinno wynikać z obliczeń, warunków i monitoringu, nie wyłącznie ze stałego kalendarza.
• Chroń przed wodą i pyłem. Kontroluj uszczelnienia, odpowietrzenie, filtrację i procedury mycia.
• Monitoruj trend. Regularnie mierz drgania, temperaturę, hałas, pobór prądu i stan smaru w tych samych warunkach.
• Reaguj na małe zmiany. Wczesna korekta smarowania, osiowania lub poluzowanego mocowania jest tańsza niż remont wału.
• Analizuj każdą przedwczesną awarię. Ustal przyczynę źródłową i sprawdź, czy działania korygujące rzeczywiście zmieniły trend.

FAQ – uszkodzenia łożysk

Jak brzmi uszkodzone łożysko?

Może szumieć, stukać, piszczeć lub wydawać nieregularny metaliczny dźwięk. Rodzaj hałasu zależy od defektu, prędkości, obciążenia i konstrukcji. Najważniejsza jest zmiana względem normalnego brzmienia oraz potwierdzenie jej pomiarem drgań.

Czy gorące łożysko zawsze jest uszkodzone?

Nie. Temperatura rośnie również przy nadmiarze smaru, dużym obciążeniu, tarciu uszczelnienia lub nieprawidłowym pasowaniu. Alarmujący jest nowy trend, szybki wzrost, brak stabilizacji albo przekroczenie limitów środka smarnego i elementów węzła.

Czy zwiększony luz oznacza konieczność wymiany?

Najpierw trzeba ustalić miejsce luzu i porównać pomiar z wymaganiami. Ruch może pochodzić z wnętrza łożyska, zużytego czopa, luźnej oprawy lub mocowania. Znaczny, rosnący luz połączony z drganiami zwykle wymaga szybkiej interwencji.

Jak wykryć uszkodzenie bez demontażu?

Stosuje się analizę drgań i obwiedni, ultradźwięki, pomiar temperatury, osłuchanie, analizę oleju lub smaru oraz obserwację poboru mocy. Najlepszy wynik daje połączenie metod i analiza trendu.

Co oznaczają opiłki w smarze?

Mogą pochodzić ze zużycia bieżni, koszyka, pierścieni albo powierzchni współpracujących. Trzeba pobrać próbkę, sprawdzić ilość i rodzaj cząstek oraz ocenić łożysko i uszczelnienia. Dalsze dosmarowanie bez diagnozy może ukryć ślady.

Czy można jeździć lub pracować z głośnym łożyskiem?

Nie da się bezpiecznie określić czasu pozostałego do awarii wyłącznie ze słuchu. Jeśli hałas jest nowy, narasta albo towarzyszy mu temperatura, luz lub drgania, urządzenie powinno zostać ocenione. Przy ryzyku zablokowania konieczne jest zatrzymanie.

Dlaczego nowe łożysko psuje się krótko po montażu?

Częste przyczyny to błędne pasowanie, niewspółosiowość, zabrudzenie, uszkodzenie podczas wciskania, niewłaściwy luz, zła dawka smaru albo pozostawiona przyczyna poprzedniej awarii. Sam fakt, że produkt jest nowy, nie chroni go przed błędem węzła.

Jak rozpoznać uszkodzenie od prądu elektrycznego?

Na bieżniach mogą być widoczne mikrokratery i regularne prążki przypominające tarkę. W maszynie pojawia się narastające wycie i drgania. Potwierdzenie wymaga oględzin pod powiększeniem i oceny przepływu prądu przez wał.

Czy korozję łożyska można usunąć i dalej go używać?

Wżery na bieżniach zmieniają geometrię kontaktu i inicjują zmęczenie, dlatego czyszczenie nie przywraca pierwotnej powierzchni. Decyzja zależy od miejsca i skali korozji, ale łożysko robocze z uszkodzoną bieżnią zazwyczaj wymaga wymiany.

Jak często kontrolować łożyska?

Częstotliwość zależy od krytyczności maszyny, prędkości rozwoju uszkodzeń, warunków i możliwości pomiarowych. Maszyny krytyczne monitoruje się ciągle lub często, a pozostałe według planu opartego na ryzyku i dotychczasowych trendach.

Potrzebujesz nowego łożyska lub pomocy w doborze?

Jeśli diagnostyka potwierdziła zużycie, przed zakupem zapisz pełne oznaczenie, wymiary, rodzaj uszczelnienia, klasę luzu oraz warunki pracy. Sprawdź ofertę łożysk NERON. W przypadku wątpliwości przekaż działowi handlowemu zdjęcia oznaczeń i opis maszyny — ułatwi to dobór właściwego zamiennika zamiast przypadkowej wymiany według samych wymiarów.

Podsumowanie

Najczęstsze objawy uszkodzonego łożyska to zmiana hałasu, wzrost temperatury i drgań, zwiększony luz, opiłki w smarze oraz pogorszenie prowadzenia wału. Żaden z nich nie jest całkowicie jednoznaczny, dlatego diagnoza powinna łączyć obserwację, pomiary, dane eksploatacyjne i oględziny po demontażu.

Najwięcej przedwczesnych problemów wiąże się ze smarowaniem, zanieczyszczeniami, wodą, pasowaniem, niewspółosiowością i błędami montażowymi. Wczesne monitorowanie trendu pozwala zaplanować wymianę, lecz trwałe rozwiązanie wymaga usunięcia przyczyny źródłowej. Prawidłowy dobór, czysty montaż, kontrolowana ilość smaru i regularna diagnostyka znacząco zwiększają szansę wykorzystania pełnej trwałości łożyska.
