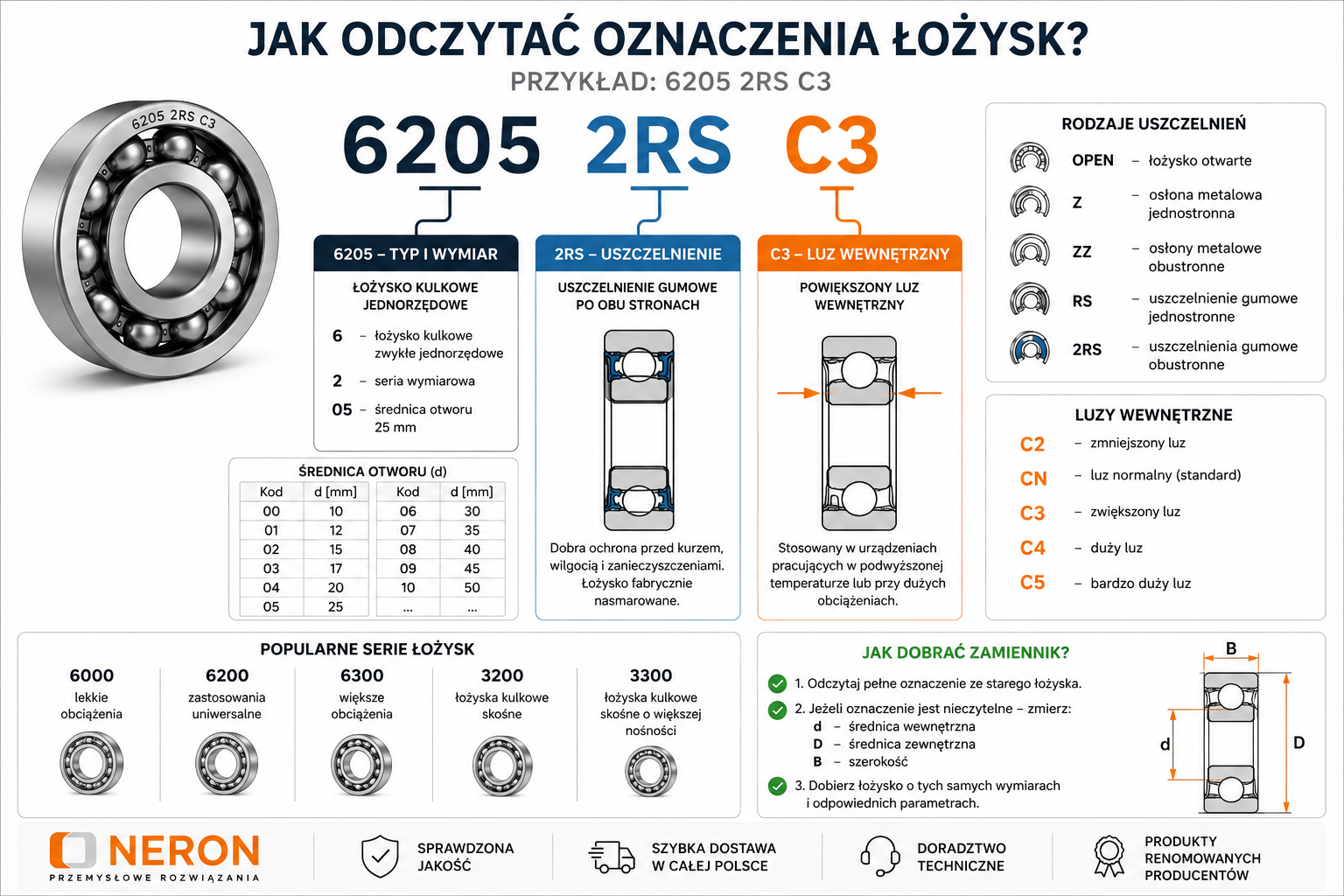

Jak odczytać oznaczenia łożysk? Kompletny poradnik

Oznaczenia znajdujące się na łożyskach zawierają wiele istotnych informacji dotyczących ich budowy, wymiarów, luzów roboczych oraz rodzaju uszczelnienia. Prawidłowe odczytanie symboli pozwala dobrać odpowiedni zamiennik i uniknąć kosztownych pomyłek podczas naprawy maszyny lub urządzenia.

Co oznacza symbol 6205?

Przykładowe oznaczenie:

6205 2RS C3

składa się z kilku elementów.

6205 – typ i wymiary łożyska

• 6 – łożysko kulkowe zwykłe jednorzędowe,

• 2 – seria wymiarowa,

• 05 – średnica otworu 25 mm.

W przypadku oznaczeń od 04 wzwyż ostatnie dwie cyfry należy pomnożyć przez 5:

Co oznacza ZZ?

ZZ oznacza metalowe osłony po obu stronach łożyska.

Zalety:

• ochrona przed zanieczyszczeniami,

• możliwość pracy przy wysokich obrotach,

• niewielkie opory toczenia.

Co oznacza 2RS?

2RS oznacza gumowe uszczelnienie po obu stronach łożyska.

Zalety:

• bardzo dobra ochrona przed kurzem i wilgocią,

• dłuższa żywotność w trudnych warunkach,

• fabryczne smarowanie.

Co oznacza C3?

Symbol C3 oznacza powiększony luz wewnętrzny.

Najczęściej stosowany jest:

• w silnikach elektrycznych,

• pompach,

• wentylatorach,

• urządzeniach pracujących w podwyższonej temperaturze.




Najpopularniejsze oznaczenia uszczelnień

Najpopularniejsze oznaczenia luzów

Oznaczenia najczęściej spotykanych serii

Jak dobrać zamiennik łożyska?

Najbezpieczniejszym rozwiązaniem jest odczytanie pełnego oznaczenia ze starego łożyska. Jeżeli oznaczenie jest nieczytelne, należy zmierzyć:

• średnicę wewnętrzną (d),

• średnicę zewnętrzną (D),

• szerokość (B).

Na podstawie tych parametrów można dobrać odpowiedni zamiennik.

Podsumowanie

Prawidłowe odczytanie oznaczeń łożysk pozwala szybko dobrać odpowiedni produkt bez ryzyka pomyłki. Symbole takie jak 6205, ZZ, 2RS czy C3 informują o konstrukcji, uszczelnieniu oraz parametrach pracy łożyska i są niezbędne podczas doboru zamienników.
