Jak dobrać luz łożyska?

Dobór luzu wewnętrznego jest równie ważny jak wybór wymiaru, typu i uszczelnienia łożyska. Dwa łożyska o tym samym oznaczeniu podstawowym mogą mieć inną klasę luzu, a przez to zachowywać się inaczej po montażu i rozgrzaniu maszyny. Zbyt mały luz roboczy zwiększa tarcie, temperaturę i ryzyko zatarcia. Zbyt duży może pogorszyć dokładność prowadzenia, podnieść poziom drgań i hałasu oraz skrócić trwałość bieżni.

Nie istnieje zasada, że C3 jest zawsze lepsze od luzu normalnego. Odpowiednia klasa wynika z konstrukcji węzła: pasowania pierścieni, temperatury wału i oprawy, prędkości obrotowej, obciążenia oraz wymagań dotyczących sztywności i cichej pracy. Poniższa procedura pomaga uporządkować te czynniki i ograniczyć ryzyko zakupu niewłaściwego wariantu.

Czym jest luz wewnętrzny łożyska?

Luz wewnętrzny to całkowite możliwe przemieszczenie jednego pierścienia łożyska względem drugiego przed zamontowaniem, gdy na łożysko nie działa obciążenie robocze. W zależności od kierunku pomiaru rozróżnia się luz promieniowy, mierzony poprzecznie do osi, oraz luz osiowy, mierzony wzdłuż osi. W łożyskach promieniowych najczęściej dobiera się i podaje klasę luzu promieniowego.

Luzu nie należy mylić z tolerancją wymiarową łożyska ani z pasowaniem wału i oprawy. Tolerancja opisuje dopuszczalne odchyłki wymiarów i dokładność obrotu. Pasowanie określa relację między średnicą czopa a otworem łożyska oraz między średnicą zewnętrzną łożyska a gniazdem. Luz dotyczy natomiast przestrzeni i możliwości względnego ruchu elementów wewnątrz łożyska.

Kluczowe jest też rozróżnienie trzech stanów. Luz początkowy dotyczy łożyska niezamontowanego. Luz po montażu uwzględnia rozszerzenie pierścienia wewnętrznego na ciasnym czopie lub ściśnięcie pierścienia zewnętrznego w ciasnym gnieździe. Luz roboczy występuje po osiągnięciu temperatury pracy i uwzględnia rozszerzalność cieplną wału, oprawy oraz samych pierścieni. To właśnie luz roboczy decyduje o zachowaniu łożyska w maszynie.

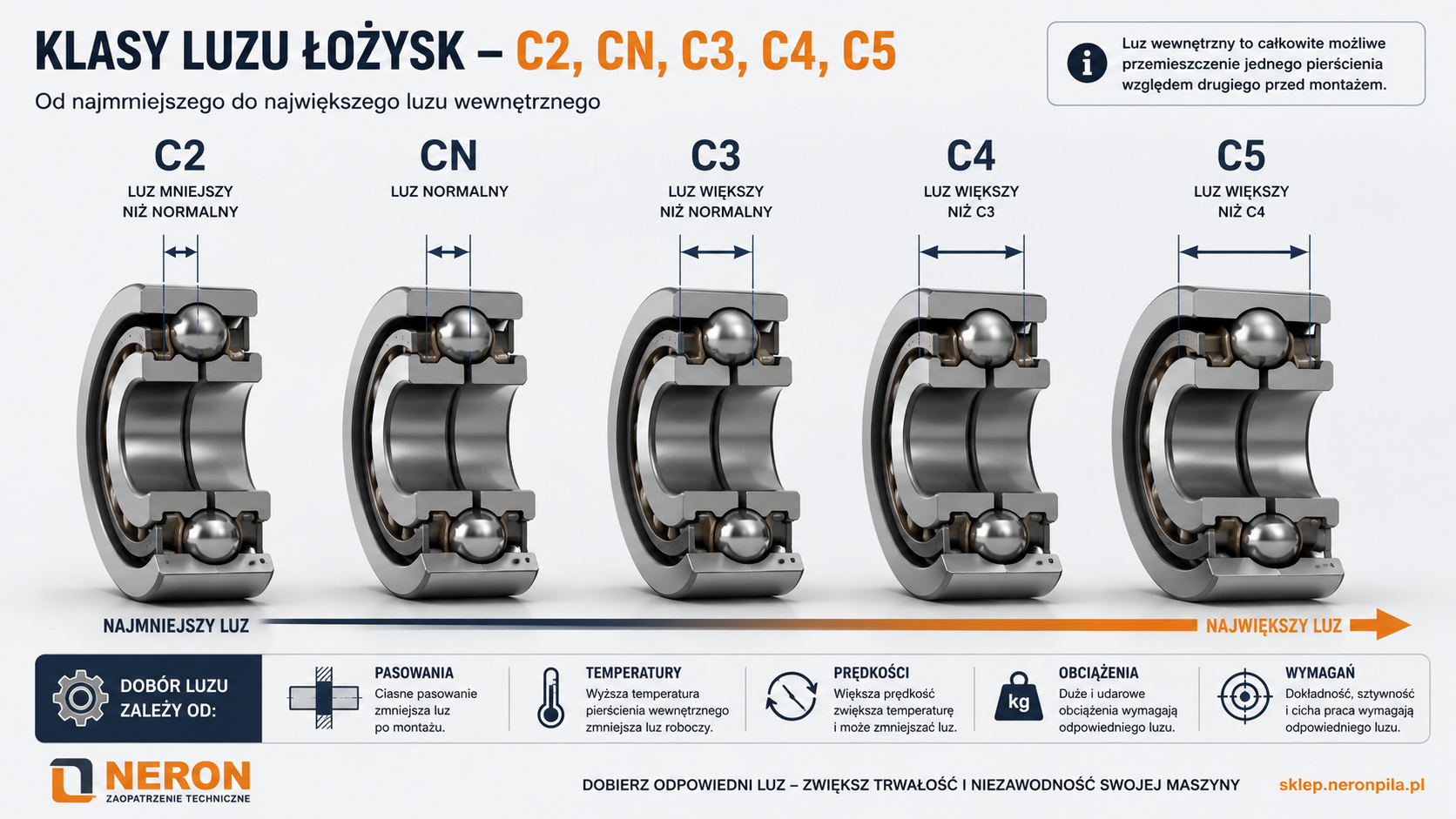

Co oznaczają klasy C2, CN, C3, C4 i C5?

Klasy luzu tworzą uporządkowane grupy. Dla wielu typów łożysk kolejność od najmniejszego do największego luzu wygląda następująco: C2, CN, C3, C4, C5. Spotyka się również klasę C1, mniejszą od C2, ale jest ona stosowana znacznie rzadziej. Wartości wyrażone w mikrometrach nie są uniwersalne: zależą od typu łożyska i zakresu średnicy otworu. Dlatego nie wolno przyjmować jednej wartości luzu dla wszystkich łożysk oznaczonych C3.

Brak przyrostka luzu w oznaczeniu zwykle oznacza luz normalny. Na przykład 6205 bez dodatkowego symbolu najczęściej ma klasę CN, natomiast 6205/C3 lub 6205 C3 ma luz większy niż normalny. Zapis zależy od systemu producenta, dlatego przy zamianie marki trzeba sprawdzić katalog, a nie opierać się wyłącznie na podobieństwie symboli.

Od czego zależy wymagany luz roboczy?

Pasowanie pierścieni na wale i w oprawie

Ciasne pasowanie pierścienia wewnętrznego rozciąga go i zmniejsza luz promieniowy. Ciasne osadzenie pierścienia zewnętrznego może go ścisnąć i wywołać podobny efekt. Im większy wcisk, cieńszy przekrój pierścienia lub mniej podatny materiał elementu współpracującego, tym istotniejsza może być redukcja luzu. Gdy oba pierścienie są montowane z wciskiem, często potrzebny jest większy luz początkowy, ale jego klasę należy potwierdzić obliczeniami.

Różnica temperatur między pierścieniami

Jeżeli wał i pierścień wewnętrzny są cieplejsze od oprawy i pierścienia zewnętrznego, pierścień wewnętrzny rozszerza się bardziej, a luz roboczy maleje. Taka sytuacja występuje między innymi w silnikach, wentylatorach, pompach i przekładniach. Sama wysoka temperatura otoczenia nie przesądza jeszcze o C3: znaczenie ma przede wszystkim różnica temperatur oraz sposób odprowadzania ciepła.

Prędkość obrotowa i obciążenie

Wysoka prędkość zwiększa ilość wytwarzanego ciepła, a duże lub udarowe obciążenie może wymagać mocniejszego pasowania. Oba zjawiska mogą zmniejszać luz podczas pracy. Nie oznacza to jednak automatycznego wyboru największej klasy. Nadmierny luz ogranicza liczbę elementów tocznych przenoszących obciążenie, pogarsza stabilność ruchu i może zwiększyć drgania.

Typ łożyska i sposób regulacji

Klasy C2–C5 dotyczą przede wszystkim luzu wewnętrznego wielu łożysk promieniowych, na przykład kulkowych zwykłych, walcowych i baryłkowych. W łożyskach stożkowych oraz niektórych układach łożysk kulkowych skośnych luz osiowy lub napięcie wstępne ustala się podczas montażu pary. Nie należy więc przenosić bezpośrednio zasad doboru C3 z łożyska kulkowego zwykłego na regulowany układ stożkowy.

Jak dobrać luz łożyska krok po kroku?

1. Odczytaj pełne oznaczenie starego łożyska. Zapisz symbole z pierścienia i opakowania, w tym C2, C3, C4, uszczelnienia, koszyk oraz klasę dokładności. Jeśli maszyna pracowała prawidłowo i konstrukcja nie została zmieniona, zachowanie oryginalnej specyfikacji jest zwykle najbezpieczniejszym punktem wyjścia.
2. Ustal typ i wielkość łożyska. Sprawdź, czy jest to łożysko kulkowe zwykłe, walcowe, baryłkowe, igiełkowe, stożkowe czy skośne. Tabele luzu są przypisane do konstrukcji i zakresu średnic, więc sam symbol C3 nie wystarcza.
3. Określ, który pierścień obraca się względem obciążenia. Pierścień poddany obciążeniu wirującemu zazwyczaj wymaga pasowania zabezpieczającego przed pełzaniem. Większy wcisk oznacza większą redukcję luzu po montażu.
4. Sprawdź tolerancje czopa i gniazda. Zmierz rzeczywiste średnice oraz oceń kształt, chropowatość i materiał. Zużyty czop nie powinien być kompensowany przypadkową zmianą klasy luzu. Najpierw trzeba przywrócić prawidłowe pasowanie.
5. Oszacuj temperatury pracy. Zwróć uwagę na temperaturę pierścienia wewnętrznego i zewnętrznego, źródło ciepła, chłodzenie, rozruch na zimno i pracę ciągłą. Istotna jest różnica temperatur, nie tylko maksymalna wartość odczytana na obudowie.
6. Uwzględnij prędkość, obciążenie i wymagania maszyny. Inne kryteria ma cichy silnik elektryczny, inne wolnoobrotowy przenośnik z obciążeniami udarowymi, a jeszcze inne precyzyjne wrzeciono.
7. Wyznacz wymagany luz początkowy. Od docelowego luzu roboczego przejdź wstecz, uwzględniając redukcję od pasowania i zmianę cieplną. W zastosowaniach krytycznych korzystaj z obliczeń producenta łożyska lub wsparcia technicznego.
8. Sprawdź tabelę dla konkretnego oznaczenia. Porównaj wymagany zakres z tabelą luzu producenta. Wartości klas częściowo zależą od średnicy otworu, dlatego dobór wyłącznie na podstawie nazwy klasy jest niewystarczający.
9. Zweryfikuj efekt po montażu. W dużych łożyskach, szczególnie baryłkowych na tulejach wciąganych lub stożkowych czopach, kontroluje się zmniejszenie luzu szczelinomierzem albo przesuw osiowy zgodnie z instrukcją producenta. Po uruchomieniu obserwuje się temperaturę, hałas i drgania.

Kiedy wybrać CN, a kiedy C3?

CN jest właściwym wyborem dla wielu standardowych węzłów, w których zastosowano typowe pasowanie, umiarkowaną prędkość i niewielką różnicę temperatur między pierścieniami. Jeżeli dokumentacja maszyny nie wymaga innej klasy, a oryginalne łożysko nie miało przyrostka C3 lub C4, nie ma podstaw, aby samodzielnie zwiększać luz.

C3 rozważa się wtedy, gdy przewidywana redukcja luzu po montażu i rozgrzaniu jest na tyle duża, że łożysko CN mogłoby pracować ze zbyt małym luzem albo niezamierzonym napięciem wstępnym. Typowe przesłanki to ciasne pasowanie pierścienia, wyższa temperatura wału niż oprawy, wysoka prędkość lub wymagające obciążenie wymuszające większy wcisk.

Łożysko C3 na zimno może mieć wyczuwalnie większy luz niż CN i nie musi to oznaczać wady. Po osadzeniu oraz osiągnięciu temperatury roboczej część luzu zostanie skasowana. Z drugiej strony montaż C3 w chłodnym, lekko obciążonym i precyzyjnym mechanizmie może zwiększyć hałas oraz pogorszyć prowadzenie. Wniosek jest prosty: klasa opisuje zapas luzu przed montażem, a nie poziom jakości łożyska.

Przykłady zastosowania

• Typowy wentylator o umiarkowanej temperaturze: jeżeli producent przewidział standardowe pasowania i CN, pozostanie przy tej klasie jest uzasadnione. Zmianę na C3 należy oprzeć na pomiarach temperatury i danych montażowych.
• Silnik elektryczny pracujący długo pod obciążeniem: cieplejszy wirnik i pierścień wewnętrzny mogą zmniejszać luz roboczy. C3 jest często spotykane, ale zawsze należy odtworzyć pełne oznaczenie zalecone przez producenta silnika, łącznie z wymaganiami dotyczącymi cichej pracy.
• Łożysko baryłkowe na tulei wciąganej: wsuwanie łożyska na stożek rozszerza pierścień wewnętrzny. Montaż prowadzi się przez kontrolę redukcji luzu lub przesuwu osiowego według tabel producenta, a nie przez dokręcanie nakrętki „na wyczucie”.
• Przekładnia z ciasnym pasowaniem i gorącym wałem: większy luz początkowy może być potrzebny, ale o wyborze między C3 i C4 powinien decydować bilans pasowania, temperatury i wymaganej sztywności.
• Precyzyjny układ łożysk skośnych: ważniejsze od klasy C3 może być dobranie pary, układu montażowego i napięcia wstępnego. Tutaj konieczne jest trzymanie się dokumentacji konstrukcyjnej.

Najczęstsze błędy przy wyborze luzu

• Założenie, że większy luz oznacza większą trwałość. C4 lub C5 nie jest wersją „wzmocnioną”. Zbyt duży luz może zmniejszyć dokładność, zwiększyć drgania i niekorzystnie rozłożyć obciążenie.
• Automatyczna zamiana CN na C3. Popularność C3 w silnikach nie oznacza, że jest to wybór uniwersalny dla każdej maszyny i prędkości.
• Ignorowanie pełnego oznaczenia. Luz to tylko jeden z parametrów. Uszczelnienie, koszyk, stabilizacja cieplna, dokładność i konstrukcja wewnętrzna także muszą się zgadzać.
• Kompensowanie zużytego wału klasą luzu. Luźne pasowanie pierścienia na czopie może prowadzić do pełzania i uszkodzenia powierzchni. Inna klasa luzu wewnętrznego nie naprawia wadliwego osadzenia.
• Porównywanie luzu „na palec”. Wyczuwalny ruch niezabudowanego łożyska nie daje wiarygodnej informacji o przyszłym luzie roboczym. Wartości są rzędu mikrometrów i wymagają właściwej metody pomiaru.
• Mieszanie pierścieni różnych łożysk. Pierścienie i elementy toczne są wykonane jako komplet. Dotyczy to szczególnie łożysk o regulowanym lub niezamiennym luzie.
• Niewłaściwy montaż siłowy. Przenoszenie siły montażowej przez elementy toczne może uszkodzić bieżnie jeszcze przed uruchomieniem i dać objawy mylnie przypisywane złemu luzowi.

Praktyczna lista danych przed zakupem

Przed zamówieniem przygotuj informacje, które pozwolą szybko zweryfikować wariant:

• pełne oznaczenie starego łożyska i zdjęcie znakowania;
• typ maszyny oraz funkcję węzła;
• średnicę wału, gniazda i zastosowane tolerancje pasowania;
• prędkość obrotową, kierunek i charakter obciążenia;
• temperaturę wału i oprawy po ustabilizowaniu pracy;
• rodzaj smarowania, uszczelnienia i sposób chłodzenia;
• wymagania dotyczące hałasu, drgań, bicia i sztywności;
• informację, czy konstrukcja lub warunki pracy zmieniły się względem wersji fabrycznej.

Jeżeli nie dysponujesz obliczeniami, najbezpieczniej zachować klasę wskazaną przez producenta maszyny. Zmiana luzu powinna rozwiązywać zidentyfikowany problem konstrukcyjny lub cieplny, a nie być próbą naprawy objawów bez ustalenia przyczyny.

FAQ – najczęstsze pytania o luz łożyska

Czy C3 oznacza lepsze łożysko?

Nie. C3 oznacza luz promieniowy większy niż normalny, a nie wyższą jakość materiału lub wykonania. Będzie właściwy tylko wtedy, gdy po montażu i rozgrzaniu większy luz początkowy da odpowiedni luz roboczy.

Czy można zamienić łożysko CN na C3?

Taka zamiana jest możliwa wymiarowo, ale nie zawsze poprawna technicznie. Trzeba sprawdzić pasowanie, temperaturę, prędkość, obciążenie oraz wymagania dotyczące hałasu i dokładności. Jeśli producent maszyny podaje CN, samowolna zmiana może pogorszyć pracę węzła.

Czy brak oznaczenia C3 oznacza C0 lub CN?

W wielu popularnych łożyskach brak przyrostka klasy luzu oznacza luz normalny, nazywany CN, a potocznie również C0. Zawsze warto potwierdzić zasady oznaczeń w katalogu konkretnego producenta, zwłaszcza przy specjalnych seriach.

Dlaczego łożysko C3 ma wyczuwalny luz przed montażem?

Ponieważ jego luz początkowy jest większy niż w klasie normalnej. Część tego zapasu zostanie zmniejszona przez wcisk i różnicę temperatur podczas pracy. Sam wyczuwalny luz niezabudowanego łożyska nie świadczy o uszkodzeniu.

Czy wysoka temperatura zawsze wymaga C3?

Nie. Znaczenie ma różnica temperatur między pierścieniami, pasowanie oraz docelowy luz roboczy. Jeżeli oba pierścienie nagrzewają się podobnie, wpływ cieplny na luz może być inny niż w układzie z gorącym wałem i chłodną oprawą.

Jak zmierzyć luz promieniowy?

Metoda zależy od wielkości i typu łożyska. W dużych łożyskach baryłkowych stosuje się między innymi szczelinomierz i procedurę producenta. W małych łożyskach potrzebne są odpowiednie przyrządy oraz kontrolowane obciążenie pomiarowe. Pomiar „na wyczucie” nie zastępuje danych katalogowych.

Co grozi przy zbyt małym luzie roboczym?

Może wzrosnąć tarcie, temperatura i moment obrotowy, pogorszyć się warunki smarowania, a na bieżniach mogą pojawić się uszkodzenia prowadzące do przedwczesnej awarii. Skrajny przypadek to niezamierzone napięcie wstępne i zatarcie.

Co grozi przy zbyt dużym luzie?

Możliwe są większe drgania i hałas, gorsza dokładność prowadzenia wału, niekorzystny rozkład obciążenia między elementami tocznymi oraz spadek sztywności całego węzła.

Potrzebujesz pomocy w doborze łożyska?

Jeżeli nie jesteś pewien, jaki luz łożyska będzie odpowiedni, skontaktuj się z naszym działem handlowym. Pomożemy dobrać odpowiednie łożysko do warunków pracy, temperatury i sposobu montażu.

Podsumowanie

Aby prawidłowo dobrać luz łożyska, trzeba myśleć o stanie roboczym, nie tylko o luzie niezabudowanego produktu. Klasa początkowa ma skompensować redukcję wynikającą z pasowania oraz zmianę wywołaną temperaturą, pozostawiając właściwy luz podczas pracy. CN sprawdza się w wielu standardowych zastosowaniach, C3 bywa potrzebne przy większym wcisku lub cieplejszym pierścieniu wewnętrznym, a C4 i C5 wymagają wyraźnego uzasadnienia konstrukcyjnego.

Najpewniejsza ścieżka to odczyt pełnego oznaczenia, sprawdzenie dokumentacji maszyny, określenie pasowań i temperatur oraz porównanie wyniku z tabelą producenta dla konkretnego typu i wymiaru łożyska. W razie wątpliwości warto przekazać sprzedawcy komplet danych eksploatacyjnych zamiast zamawiać klasę luzu wyłącznie na podstawie przyzwyczajenia.
