Prawidłowo dobrana śruba powinna umożliwić dociśnięcie łączonych części i zapewnić wymaganą współpracę gwintu. Zbyt krótka może nie objąć całego połączenia, a zbyt długa — oprzeć się o dno otworu lub kolidować z innym elementem maszyny.
Aby dobrać długość śruby, ustal sposób jej pomiaru, zmierz grubość łączonych części i uwzględnij podkładki. Następnie sprawdź miejsce potrzebne na nakrętkę albo dopuszczalną głębokość wkręcenia w otwór gwintowany. Na końcu zweryfikuj długość gwintu, tolerancje i wolną przestrzeń montażową.
Ten poradnik dotyczy śrub z gwintem metrycznym, współpracujących z nakrętką lub gotowym gwintem wewnętrznym. Wkręty do drewna, blachowkręty i kotwy wymagają odrębnych zasad doboru.
Spis treści
- Od którego miejsca mierzyć długość śruby?
- Co uwzględnić przed obliczeniem długości?
- Jak dobrać długość śruby do nakrętki?
- Jak dobrać śrubę do otworu nieprzelotowego?
- Dlaczego długość gwintu ma znaczenie?
- Najczęstsze błędy podczas doboru
- Jakie dane przygotować do zamówienia?

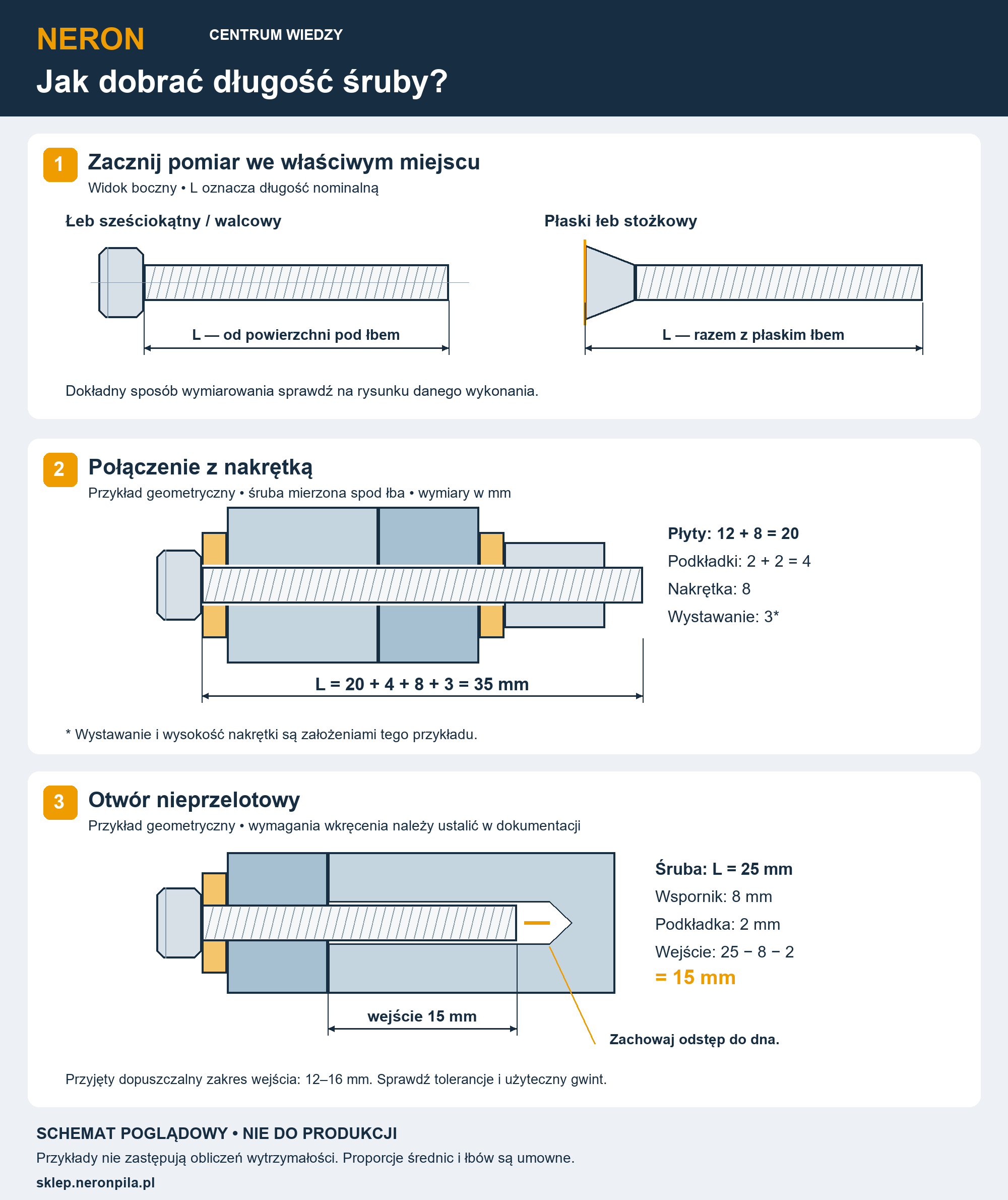

Od którego miejsca mierzyć długość śruby?
Przed użyciem suwmiarki sprawdź rodzaj łba. Długość nominalna śruby nie zawsze oznacza jej całkowity wymiar od końca do końca.
| Rodzaj łba | Sposób pomiaru długości nominalnej |
|---|---|
| Sześciokątny | Od powierzchni oporowej pod łbem do końca śruby. |
| Walcowy, np. z gniazdem sześciokątnym | Od powierzchni pod łbem do końca śruby. |
| Płaski stożkowy, przeznaczony do całkowitego wpuszczenia | Razem z łbem — od jego górnej powierzchni do końca śruby. |
| Stożkowy soczewkowy | Bez wystającej, wypukłej części łba; dokładne wymiarowanie należy sprawdzić na rysunku wyrobu. |
| Wykonanie specjalne, np. śruba z odsadzeniem | Zgodnie z rysunkiem wymiarowym danego elementu. |
Przykładowo śruba z łbem sześciokątnym o długości nominalnej 30 mm będzie miała większą długość całkowitą, ponieważ wysokość łba nie wchodzi do tego wymiaru. W śrubie z płaskim łbem stożkowym długość 30 mm obejmuje również łeb.
Przy wymianie elementu zapisz więc nie tylko wynik pomiaru, lecz także rodzaj łba i oznaczenie śruby.
Co uwzględnić przed obliczeniem długości?
Dobór zacznij od obejrzenia całego połączenia. Sprawdź:
- grubość wszystkich łączonych części;
- liczbę i grubość podkładek;
- obecność tulei dystansowych;
- sposób osadzenia łba, w tym ewentualne zagłębienie;
- rodzaj nakrętki albo parametry otworu gwintowanego;
- przestrzeń dostępną za połączeniem.
Wymiary powinny odnosić się do połączenia po złożeniu. Ma to znaczenie szczególnie wtedy, gdy występują uszczelki lub inne elementy zmieniające grubość podczas dociskania.
Poniższe przykłady dotyczą śrub, których długość mierzy się spod łba. Przy śrubie stożkowej trzeba dodatkowo uwzględnić geometrię jej osadzenia.
Jak dobrać długość śruby do nakrętki?
W połączeniu przelotowym śruba przechodzi przez otwory w częściach i współpracuje z nakrętką po drugiej stronie.
Do wstępnego obliczenia można zastosować zależność:
L = G + P + N + W
gdzie:
- L — długość śruby mierzona spod łba;
- G — łączna grubość mocowanych części i dystansów;
- P — łączna grubość podkładek;
- N — wysokość nakrętki;
- W — wymagane wystawanie końcówki poza nakrętkę.
Wartość W należy przyjąć z dokumentacji połączenia lub zaleceń dotyczących zastosowanej nakrętki. Nie ma jednej liczby wystających zwojów odpowiedniej dla wszystkich wykonań i zastosowań.
Przykład: połączenie dwóch płyt
Załóżmy następujące wymiary projektowe:
| Element połączenia | Wymiar |
|---|---|
| Pierwsza płyta | 12 mm |
| Druga płyta | 8 mm |
| Dwie podkładki | Łącznie 4 mm |
| Nakrętka | 8 mm |
| Wymagane wystawanie końcówki | 3 mm |
| Suma | 35 mm |
Obliczenie:
L = 12 + 8 + 4 + 8 + 3 = 35 mm
Śruba o długości nominalnej 35 mm jest punktem wyjścia do sprawdzenia tego połączenia.
Wymiary nakrętki i wystawania końcówki są założeniami przykładu. Przed zakupem należy jeszcze uwzględnić tolerancje, rzeczywistą długość gwintu oraz dostępną przestrzeń. Jeżeli tolerancje mogą ograniczyć wymagane wystawanie końcówki, sam wynik nominalny nie wystarcza do zatwierdzenia doboru.
Jak dobrać śrubę do otworu nieprzelotowego?
W otworze nieprzelotowym nie stosuje się nakrętki po drugiej stronie. Śruba współpracuje z gwintem wykonanym bezpośrednio w korpusie lub innym elemencie.
Trzeba sprawdzić dwa warunki jednocześnie:
- Czy śruba uzyska wymaganą długość współpracy gwintu?
- Czy końcówka nie oprze się o dno lub niedokończony gwint przed dociśnięciem mocowanej części?
Głębokość wiercenia nie jest równa użytecznej długości gwintu. Fazowanie wejścia, wybieg gwintu oraz geometria końca śruby wpływają na to, jaka część połączenia rzeczywiście przenosi obciążenie.
Dla prostego układu ze śrubą mierzoną spod łba:
głębokość wejścia śruby = długość śruby − grubość części mocowanych nad korpusem − grubość podkładek
Przykład: wspornik przykręcany do korpusu
Przyjmijmy, że:
- wspornik ma grubość 8 mm;
- podkładka ma grubość 2 mm;
- dokumentacja dopuszcza wejście śruby w korpus na 12–16 mm, po uwzględnieniu wymaganej współpracy gwintu i zapasu do dna.
Dopuszczalny zakres długości śruby wynosi:
minimum: 8 + 2 + 12 = 22 mm
maksimum: 8 + 2 + 16 = 26 mm
Śruba o długości 25 mm mieści się nominalnie w tym zakresie. Jej końcówka wejdzie w korpus na:
25 − 8 − 2 = 15 mm
To kandydat do dalszej weryfikacji z uwzględnieniem tolerancji i geometrii gwintu. Śruba 30 mm przekroczyłaby przyjętą maksymalną głębokość wejścia.
Ile gwintu powinno współpracować?
Wymagana długość zazębienia zależy m.in. od właściwości śruby, materiału z gwintem wewnętrznym i wymaganej nośności. Połączenie w stalowym korpusie może wymagać innych warunków niż połączenie w aluminium.
Nie należy bez sprawdzenia przyjmować, że zawsze wystarczy wkręcenie na długość jednej średnicy śruby.
Podane przykłady służą obliczeniu geometrii połączenia. Nie zastępują sprawdzenia jego wytrzymałości ani wymagań producenta maszyny.
Dlaczego długość gwintu ma znaczenie?
Dwie śruby o takiej samej średnicy i długości nominalnej mogą różnić się długością części gwintowanej. W wykonaniu częściowo gwintowanym pod łbem znajduje się odcinek bez gwintu.
Przed zamówieniem sprawdź na rysunku produktu:
- czy gwint sięga miejsca, w którym ma pracować nakrętka;
- czy nakrętka może dojść do powierzchni docisku;
- czy odcinek bez gwintu nie przeszkodzi we wkręceniu śruby w korpus;
- czy dokumentacja wymaga określonego położenia części gładkiej względem łączonych elementów.
Zmiana śruby częściowo gwintowanej na śrubę z pełnym gwintem również wymaga sprawdzenia wymagań połączenia.
Najczęstsze błędy podczas doboru
| Błąd | Co sprawdzić przed montażem? |
|---|---|
| Pomiar śruby sześciokątnej razem z łbem | Zmierzyć długość od powierzchni oporowej pod łbem. |
| Pominięcie podkładek lub dystansów | Zsumować grubość całego pakietu. |
| Dobór według samej głębokości wiercenia | Ustalić użyteczny gwint i dopuszczalne wejście końcówki. |
| Wybór dłuższej śruby „na zapas” | Sprawdzić dno otworu, kolizje i możliwość uzyskania docisku. |
| Sprawdzenie wyłącznie średnicy i długości | Zweryfikować skok gwintu, rodzaj łba, wykonanie i klasę własności mechanicznych. |
| Skopiowanie wymiaru starej śruby | Potwierdzić, że poprzedni element był właściwy i konstrukcja nie została zmieniona. |
Jakie dane przygotować do zamówienia?
Kompletny opis ułatwia dobór i ogranicza potrzebę dodatkowych ustaleń. Przygotuj:
- Średnicę i skok gwintu.
- Długość nominalną oraz sposób jej pomiaru.
- Rodzaj łba i gniazda.
- Normę lub rysunek elementu.
- Pełny albo częściowy gwint.
- Klasę własności mechanicznych, materiał i powłokę.
- W razie doboru do konkretnego zastosowania — wymiary połączenia i dostępny rysunek urządzenia.
Więcej o kompletnym opisie technicznym przeczytasz w poradniku Elementy złączne DIN ISO — co sprawdzać.
Czy można wybrać najbliższą dłuższą śrubę?
Można rozważyć taki wymiar dopiero po sprawdzeniu całego połączenia. Szczególnie przy otworze nieprzelotowym dłuższa śruba może uniemożliwić prawidłowy docisk.
Czy M8 × 30 oznacza 30 mm gwintu?
Nie. Liczba 30 określa długość nominalną zgodnie ze sposobem wymiarowania danego wykonania. Długość części gwintowanej może być inna.
Czy sama prawidłowa długość wystarczy?
Nie. Muszą zgadzać się również pozostałe parametry, w tym średnica, skok gwintu, geometria łba i wymagane właściwości mechaniczne.
