M20x70 Śruba z łbem stożkowym i gniazdem sześciokątnym 10.9 ocynk galwaniczny DIN 7991 PG - 1 szt.

M20x70 Śruba z łbem stożkowym i gniazdem sześciokątnym 10.9 ocynk galwaniczny DIN 7991 PG - 1 szt.

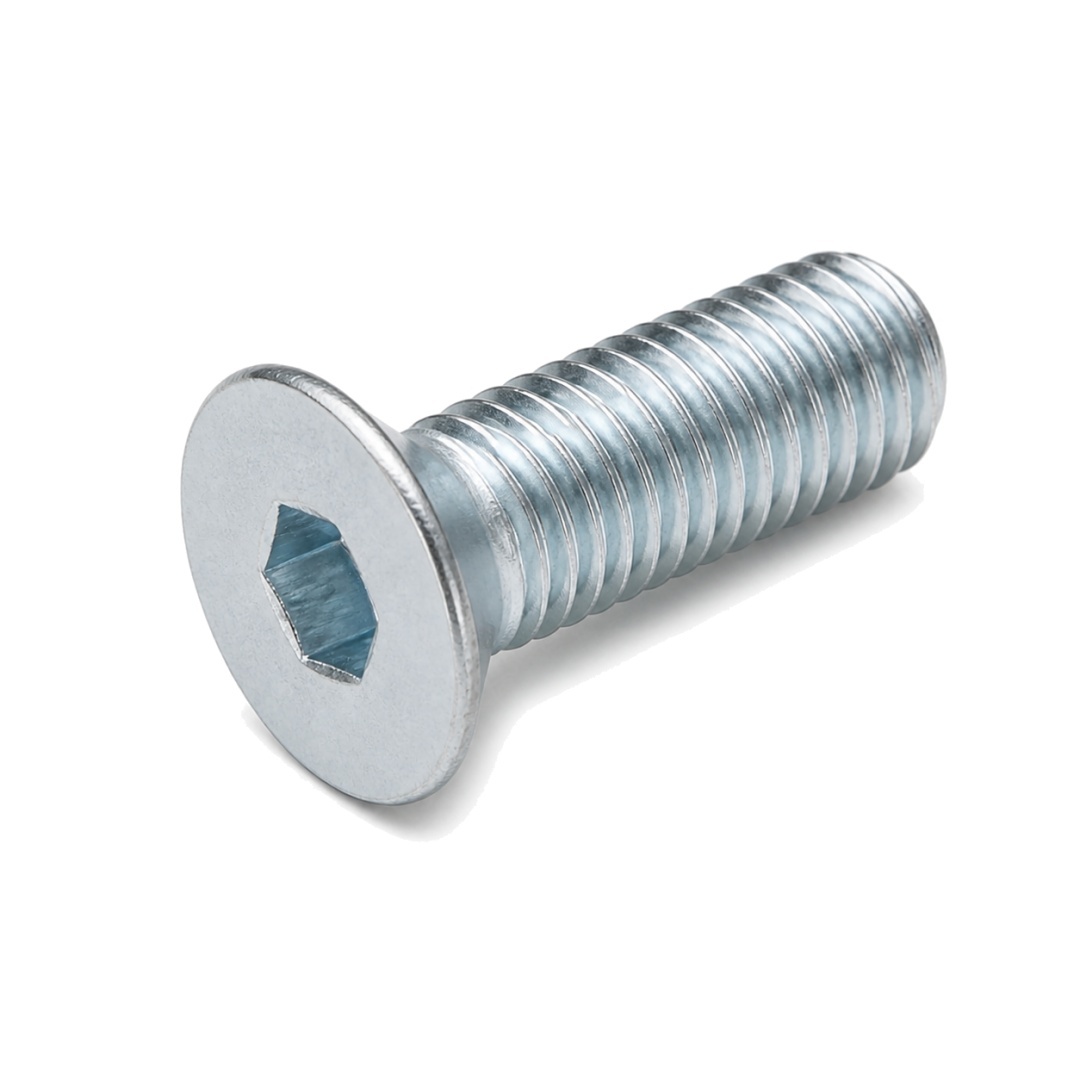

Śruba M20x70 z płaskim łbem stożkowym i wewnętrznym gniazdem sześciokątnym, wykonana ze stali klasy 10.9 i zabezpieczona ocynkiem galwanicznym. Łeb jest przeznaczony do osadzenia równo z powierzchnią elementu w prawidłowo wykonanym pogłębieniu stożkowym.

Pełny gwint metryczny obejmuje roboczą część trzpienia i umożliwia wykorzystanie całej długości roboczej śruby. W połączeniach odpowiedzialnych należy uwzględnić wymagania konstrukcyjne, właściwe przygotowanie gniazda oraz wymagania dotyczące procesu powłokowego dla elementów ze stali wysokowytrzymałej.

Najważniejsze parametry

• rozmiar: M20x70,
• klasa własności: 10.9,
• norma: DIN 7991,
• zbliżony odpowiednik normy: ISO 10642,
• materiał: stal,
• powierzchnia: ocynk galwaniczny,
• rodzaj łba: stożkowy płaski,
• gniazdo: sześciokątne wewnętrzne,
• wariant: PG — pełny gwint,
• rodzaj gwintu: pełny, metryczny zwykły,
• liczba sztuk w opakowaniu: 1.

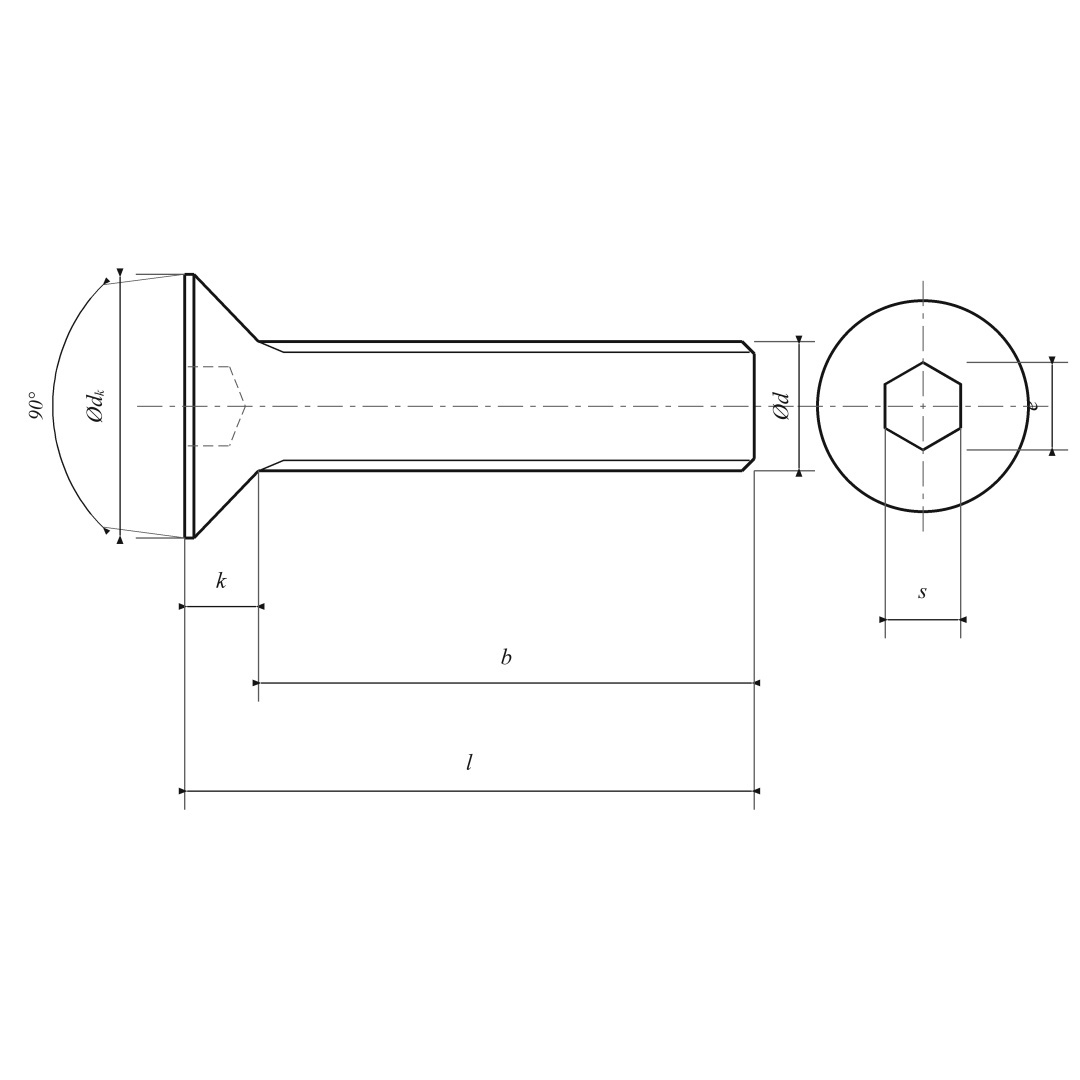

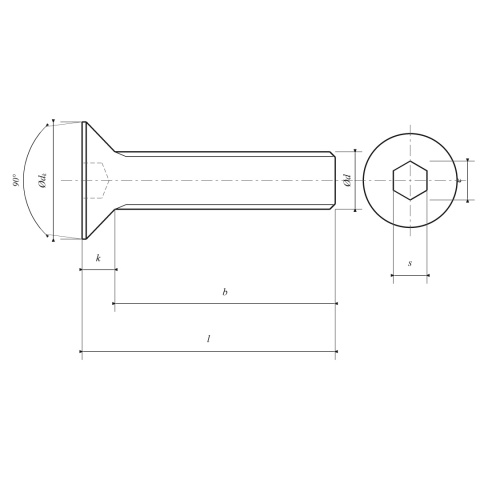

Wymiary

• średnica nominalna gwintu d: M20,
• długość całkowita L: 70 mm,
• średnica łba d_k maks.: 36,75 mm,
• wysokość łba k maks.: 10,16 mm,
• rozmiar gniazda sześciokątnego s: 12 mm,
• skok gwintu P: 2,5 mm,
• kąt łba: 90°.

Norma i dobór

DIN 7991 opisuje śruby z płaskim łbem stożkowym i gniazdem sześciokątnym. Zbliżonym odpowiednikiem jest ISO 10642; przy zamianie elementu należy sprawdzić wymagania dokumentacji, ponieważ norm nie należy traktować jako bezwzględnie identycznych w każdym wykonaniu.

Zakres dostawy

Jedno opakowanie handlowe zawiera 1 śrubę M20x70. Nakrętki i podkładki nie wchodzą w skład zestawu.

Masa netto 1 śruby: 0,166 kg. Wartość nie obejmuje opakowania.
