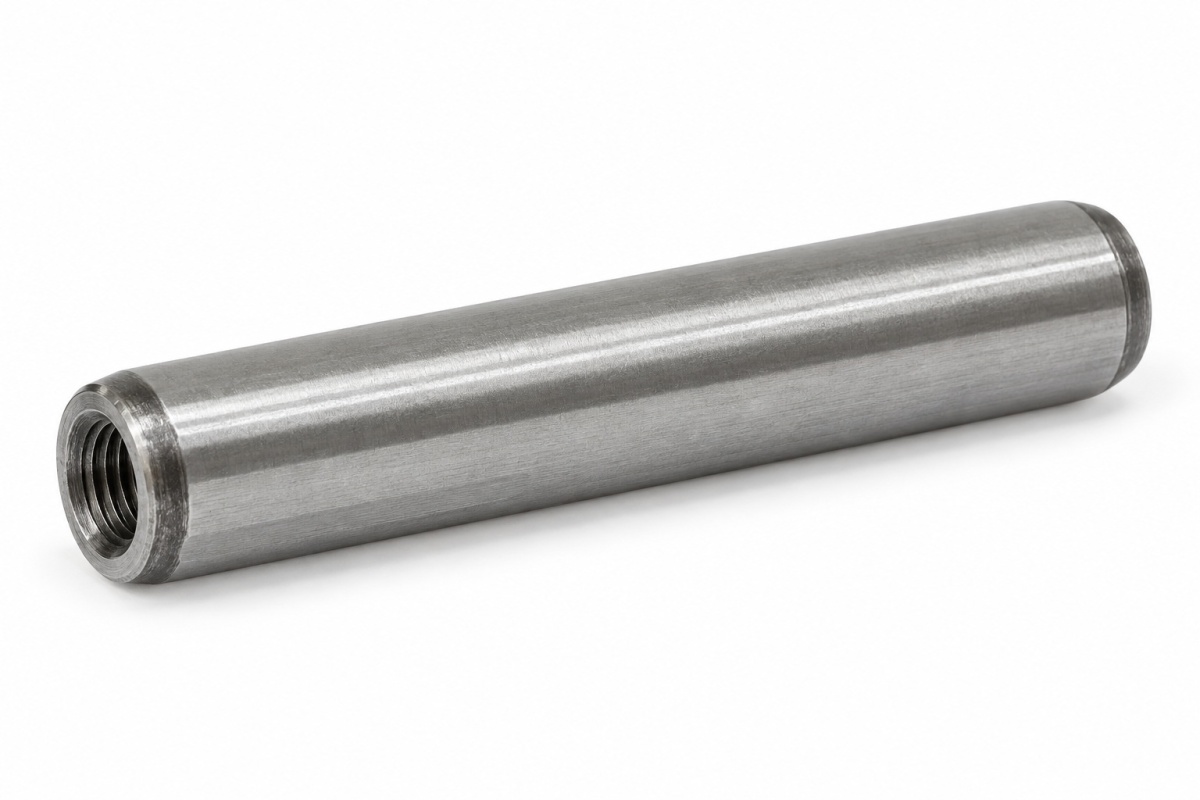

10x90 Kołek walcowy z gwintem wewnętrznym DIN 7979D m6, hartowany i szlifowany - 1 szt.

10x90 Kołek walcowy z gwintem wewnętrznym DIN 7979D m6, hartowany i szlifowany - 1 szt.

Kołki walcowe DIN 7979D służą do precyzyjnego ustalania, łączenia i zabezpieczania położenia części maszyn, szczególnie w połączeniach z otworami nieprzelotowymi. Gwint wewnętrzny umożliwia kontrolowane wyciągnięcie osadzonego kołka za pomocą odpowiedniej śruby lub przyrządu, a podłużne spłaszczenie odpowietrzające ułatwia montaż w ślepym otworze.

Najważniejsze parametry

• rodzaj: kołek walcowy z gwintem wewnętrznym, typ D,
• norma: DIN 7979D, wymiary odpowiadające ISO 8735,
• rozmiar nominalny: 10x90 mm,
• średnica nominalna d₁: 10 mm,
• pole tolerancji średnicy: m6,
• długość l: 90 mm,
• gwint wewnętrzny d₂: M6,
• materiał i obróbka: stal hartowana, powierzchnia walcowa szlifowana,
• wykończenie: stalowe bez dodatkowej powłoki,
• sprzedaż: 1 opakowanie = 1 szt..

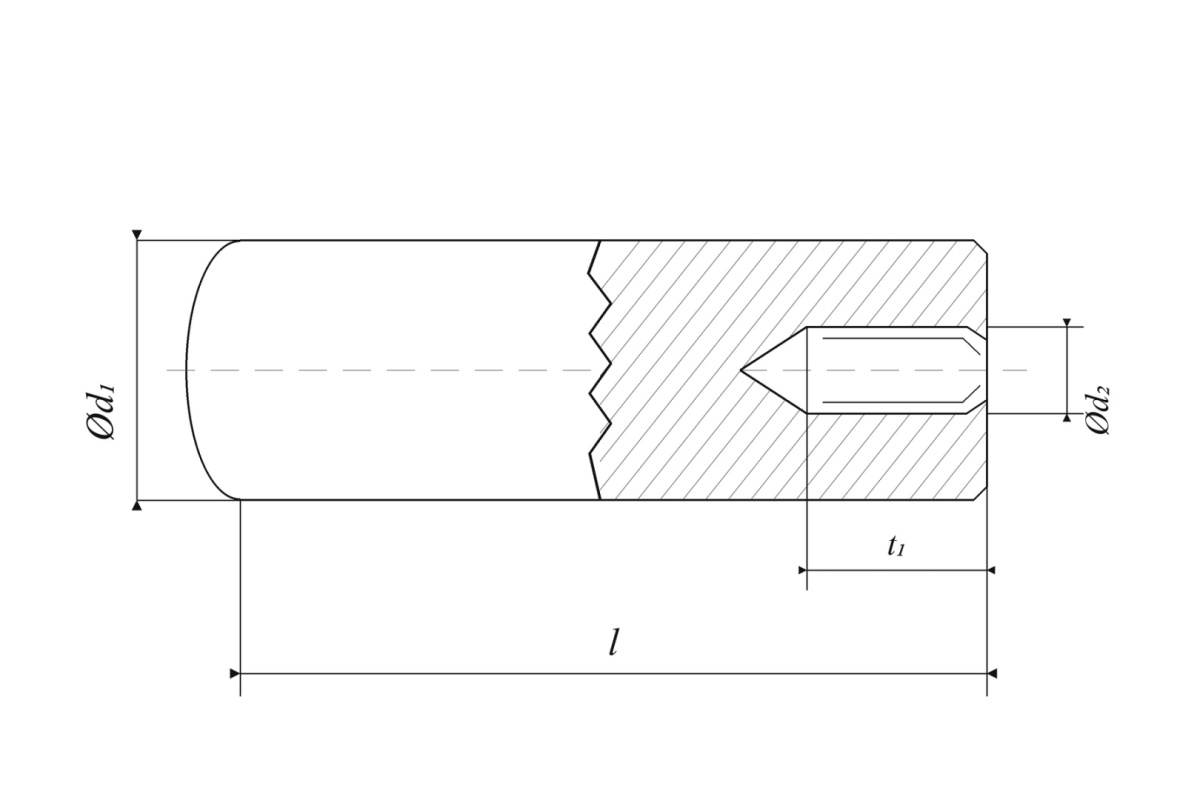

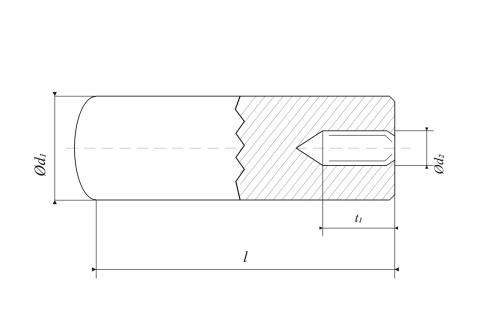

Wymiary i właściwości

• d₁ m6: 10 mm,
• l: 90 mm,
• d₂: M6,
• c₁: około 1 mm,
• c₂: około 3 mm,
• długość gwintu t₁: około 10 mm,
• głębokość otworu t₂: minimum 16 mm,
• twardość: około 60 ±2 HRC.

Kołek należy osadzać osiowo w prawidłowo wykonanym otworze. Współpraca wymiaru d₁ m6 z otworem H7 pozwala uzyskać pasowanie przejściowe. Ostateczny dobór pasowania i sposobu montażu powinien wynikać z dokumentacji konstrukcyjnej połączenia.

Zakres dostawy i masa

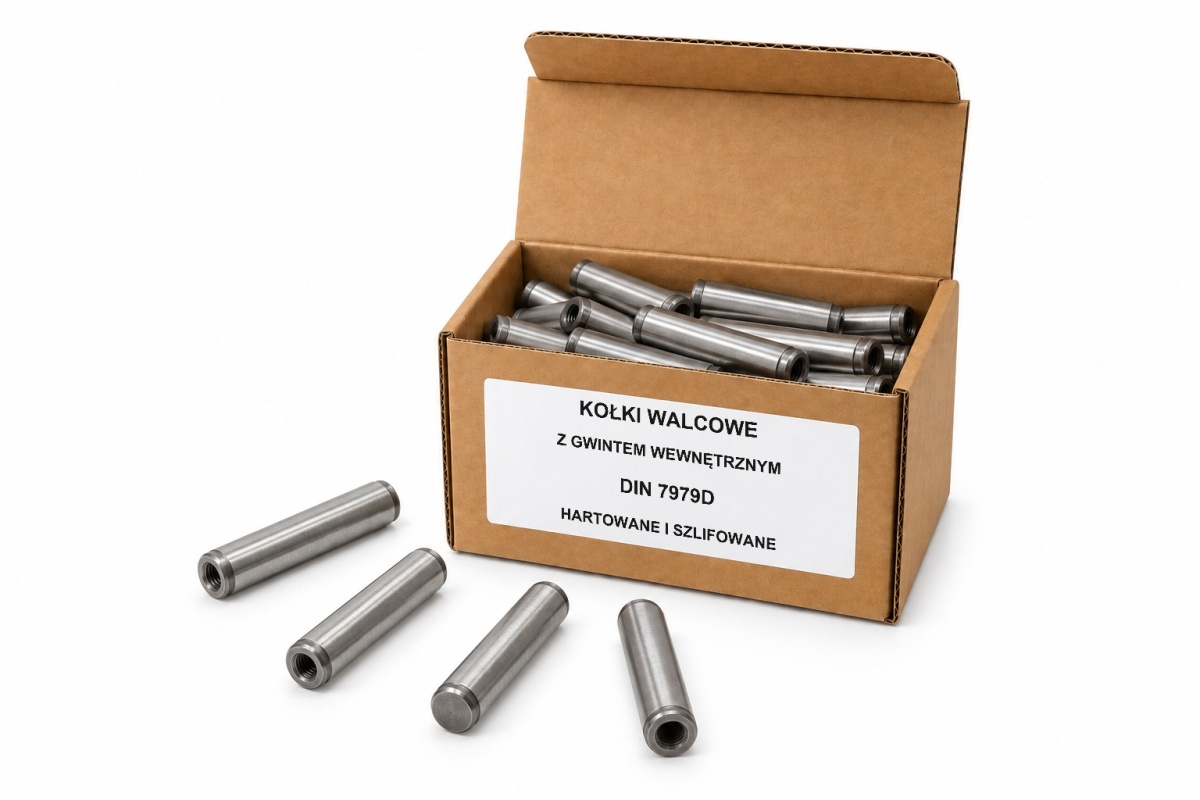

Jedno opakowanie zawiera 1 szt. kołków walcowych z gwintem wewnętrznym DIN 7979D 10x90 mm.

Masa dla ilości sprzedaży: 0,054 kg (54 g). Wartość wyliczono z masy odniesienia właściwej średnicy oraz nominalnego przekroju stalowego, z uwzględnieniem stałego otworu gwintowanego; wynik pomnożono przez liczbę sztuk i zaokrąglono do pełnego grama wymaganego przez system sklepu.
