M6x16 Śruba z łbem stożkowym i gniazdem sześciokątnym 10.9 bez pokrycia DIN 7991 PG - 10 szt.

M6x16 Śruba z łbem stożkowym i gniazdem sześciokątnym 10.9 bez pokrycia DIN 7991 PG - 10 szt.

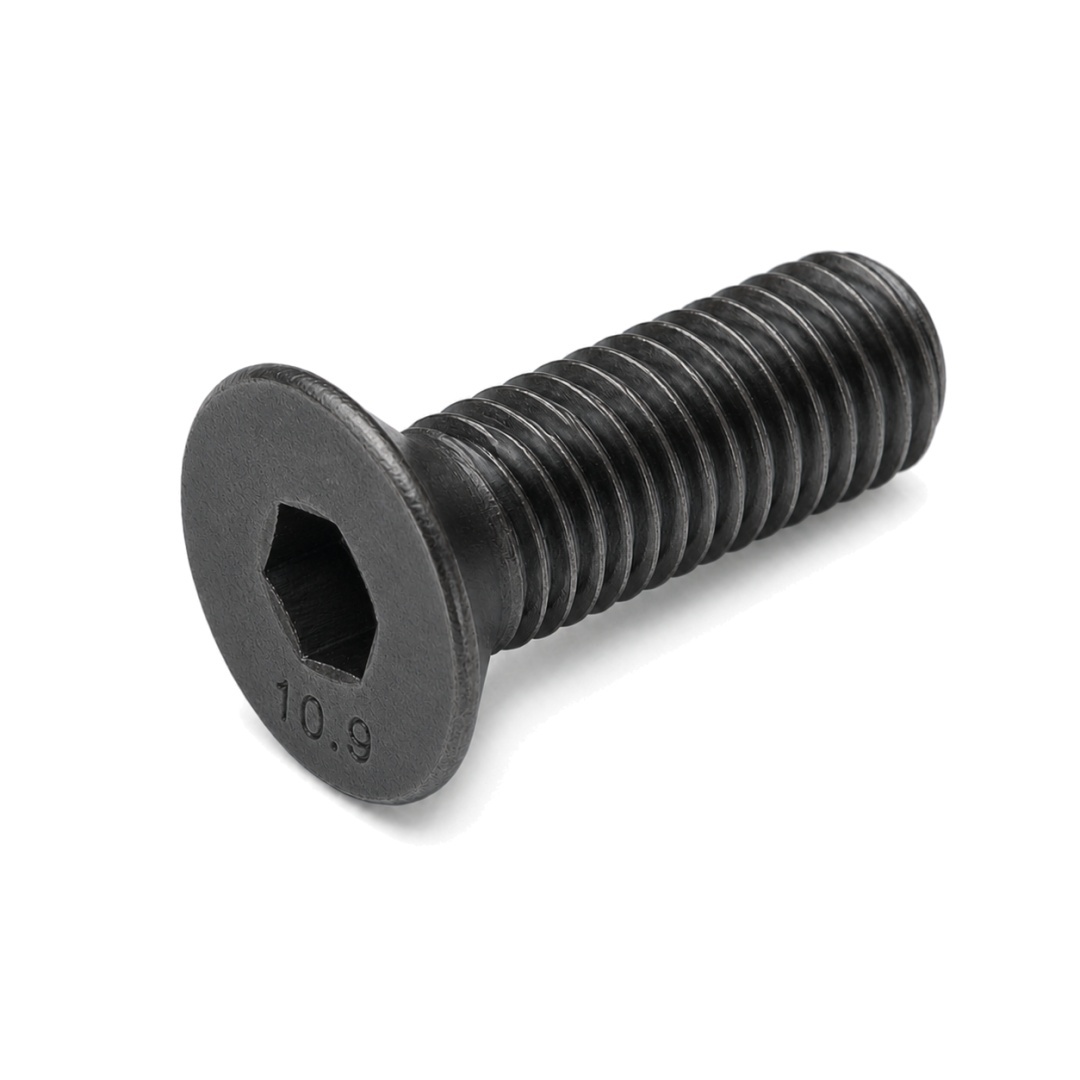

Śruba M6x16 z płaskim łbem stożkowym i wewnętrznym gniazdem sześciokątnym, wykonana ze stali klasy 10.9 i pozostawiona bez pokrycia ochronnego. Łeb jest przeznaczony do osadzenia równo z powierzchnią elementu w prawidłowo wykonanym pogłębieniu stożkowym.

Pełny gwint metryczny obejmuje roboczą część trzpienia i umożliwia wykorzystanie całej długości roboczej śruby. W połączeniach odpowiedzialnych należy uwzględnić wymagania konstrukcyjne, właściwe przygotowanie gniazda, warunki środowiskowe oraz potrzebę odpowiedniego zabezpieczenia antykorozyjnego.

Najważniejsze parametry

• rozmiar: M6x16,
• klasa własności: 10.9,
• norma: DIN 7991,
• zbliżony odpowiednik normy: ISO 10642,
• materiał: stal,
• powierzchnia: bez pokrycia,
• rodzaj łba: stożkowy płaski,
• gniazdo: sześciokątne wewnętrzne,
• wariant: PG — pełny gwint,
• rodzaj gwintu: pełny, metryczny zwykły,
• liczba sztuk w opakowaniu: 10.

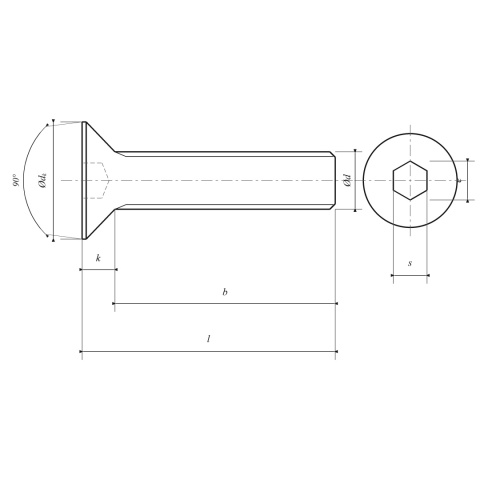

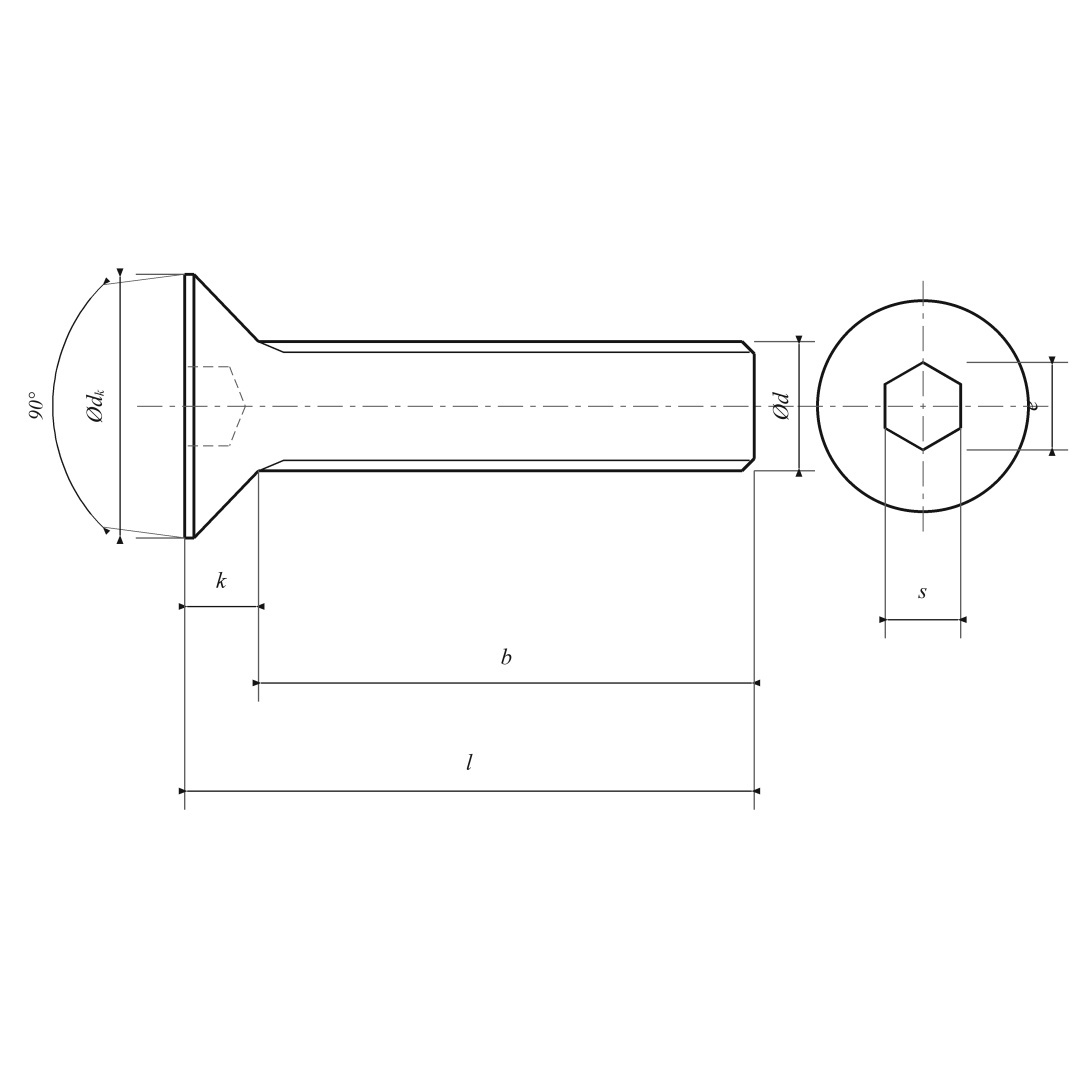

Wymiary

• średnica nominalna gwintu d: M6,
• długość całkowita L: 16 mm,
• średnica łba d_k maks.: 12,16 mm,
• wysokość łba k maks.: 3,72 mm,
• rozmiar gniazda sześciokątnego s: 4 mm,
• skok gwintu P: 1 mm,
• kąt łba: 90°.

Norma i dobór

DIN 7991 opisuje śruby z płaskim łbem stożkowym i gniazdem sześciokątnym. Zbliżonym odpowiednikiem jest ISO 10642; przy zamianie elementu należy sprawdzić wymagania dokumentacji, ponieważ norm nie należy traktować jako bezwzględnie identycznych w każdym wykonaniu.

Zakres dostawy

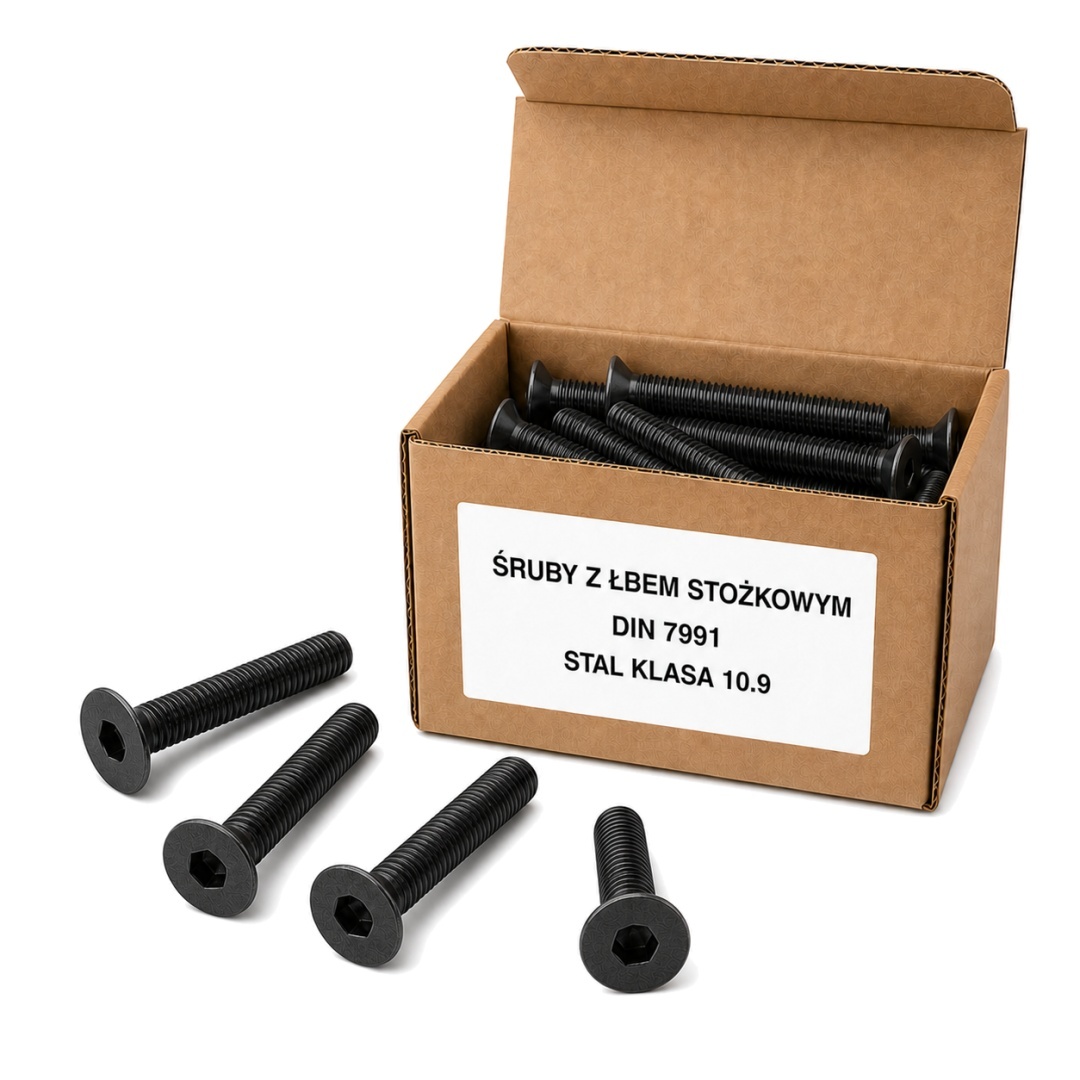

Jedno opakowanie handlowe zawiera 10 śrub M6x16. Nakrętki i podkładki nie wchodzą w skład zestawu.

Masa netto 10 śrub: 0,037 kg. Wartość nie obejmuje opakowania.
