M5x40 Śruba z niskim łbem walcowym i gniazdem sześciokątnym 8.8 ocynk DIN 6912 - 5 szt.

M5x40 Śruba z niskim łbem walcowym i gniazdem sześciokątnym 8.8 ocynk DIN 6912 - 5 szt.

Śruba M5x40 według DIN 6912 ma niski łeb walcowy, wewnętrzne gniazdo sześciokątne oraz otwór prowadzący w osi gniazda. Kompaktowa konstrukcja sprawdza się w połączeniach z ograniczoną przestrzenią nad łbem.

Informacja o powierzchni: stal z powierzchnią ocynk. Powłoka pomaga ograniczyć korozję powierzchniową; dobór do środowiska pracy należy potwierdzić dla konkretnej aplikacji.

Najważniejsze parametry

• rozmiar: M5x40,
• norma: DIN 6912,
• klasa własności: 8.8,
• materiał: stal,
• powierzchnia: ocynk,
• rodzaj łba: niski łeb walcowy,
• gniazdo: sześciokątne wewnętrzne z otworem prowadzącym,
• gwint: metryczny zwykły, niepełny dla tej długości,
• liczba sztuk w opakowaniu: 5.

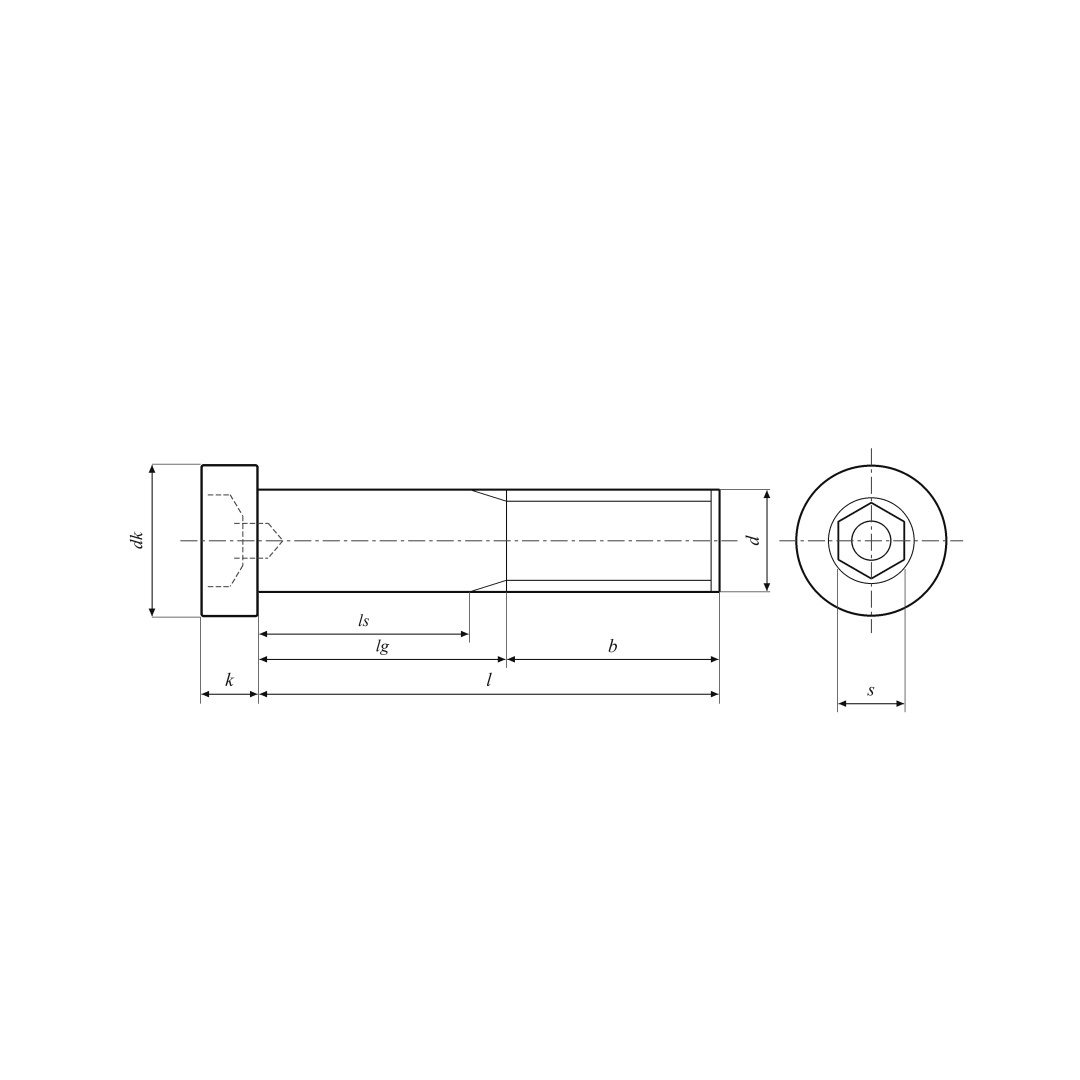

Wymiary

• średnica nominalna gwintu d: M5,
• skok gwintu P: 0,8 mm,
• długość pod łbem l: 40 mm,
• referencyjna długość gwintu b: 16 mm,
• średnica łba d_k: 8,5 mm,
• wysokość łba k: 3,5 mm,
• rozmiar gniazda s: 4 mm,
• średnica otworu prowadzącego d_h: 2,5 mm.

Dla średnicy M5 wykonanie jest pełnogwintowe przy długości l do 20 mm; pod łbem może pozostać krótki technologiczny odcinek związany z geometrią łba i otworu prowadzącego.

Norma, oznaczenie i dobór

DIN 6912 opisuje śruby z niskim łbem walcowym, gniazdem sześciokątnym i otworem prowadzącym. Obniżony łeb ma mniejszą nośność niż wysoki łeb standardowej śruby imbusowej, dlatego zamienność należy ocenić według wymagań konkretnego połączenia.

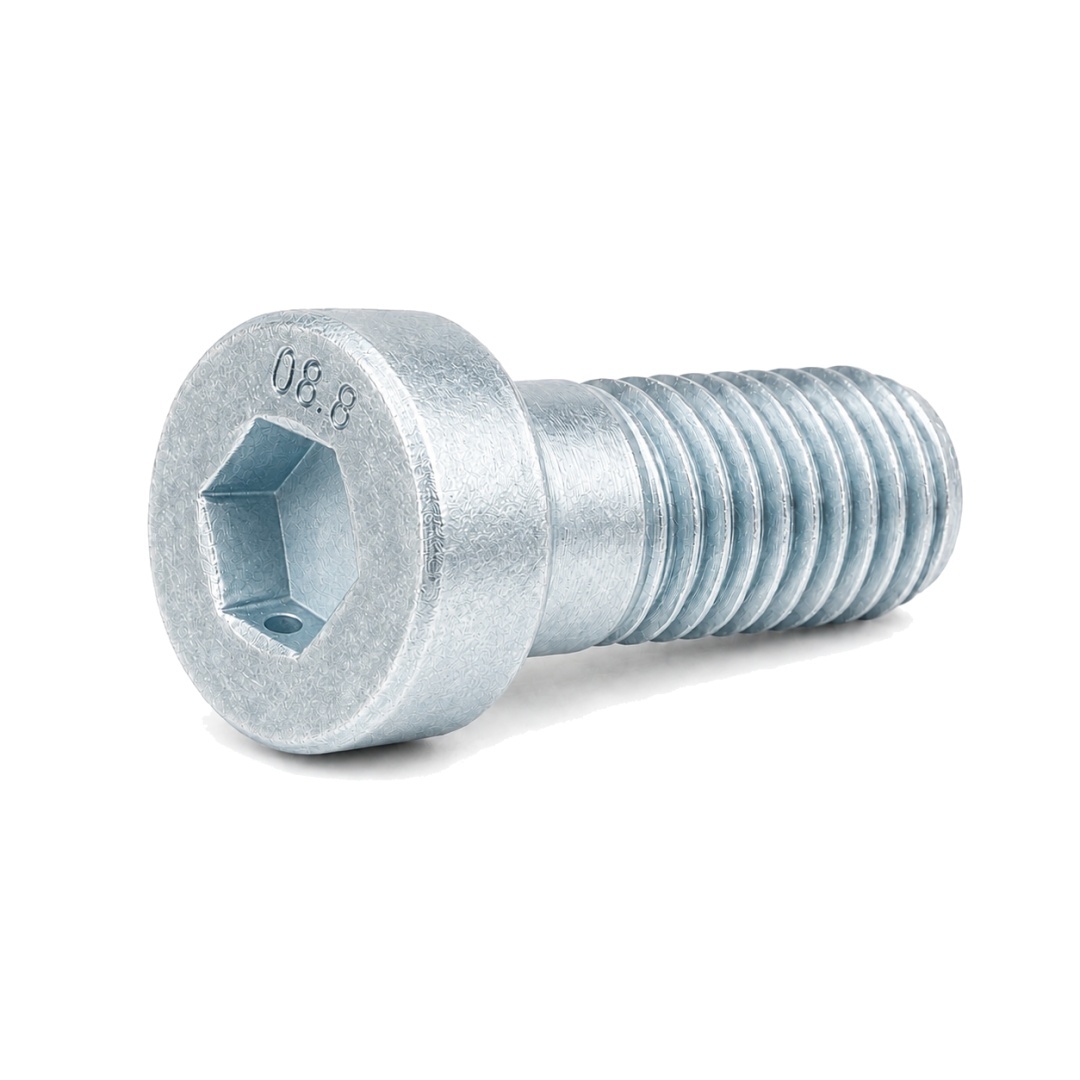

Oznaczenie klasy na łbie ma postać 08.8. Wiodące zero jest prawidłowym oznaczeniem ograniczonej nośności wynikającej z geometrii niskiego łba, a nie błędem nadruku.

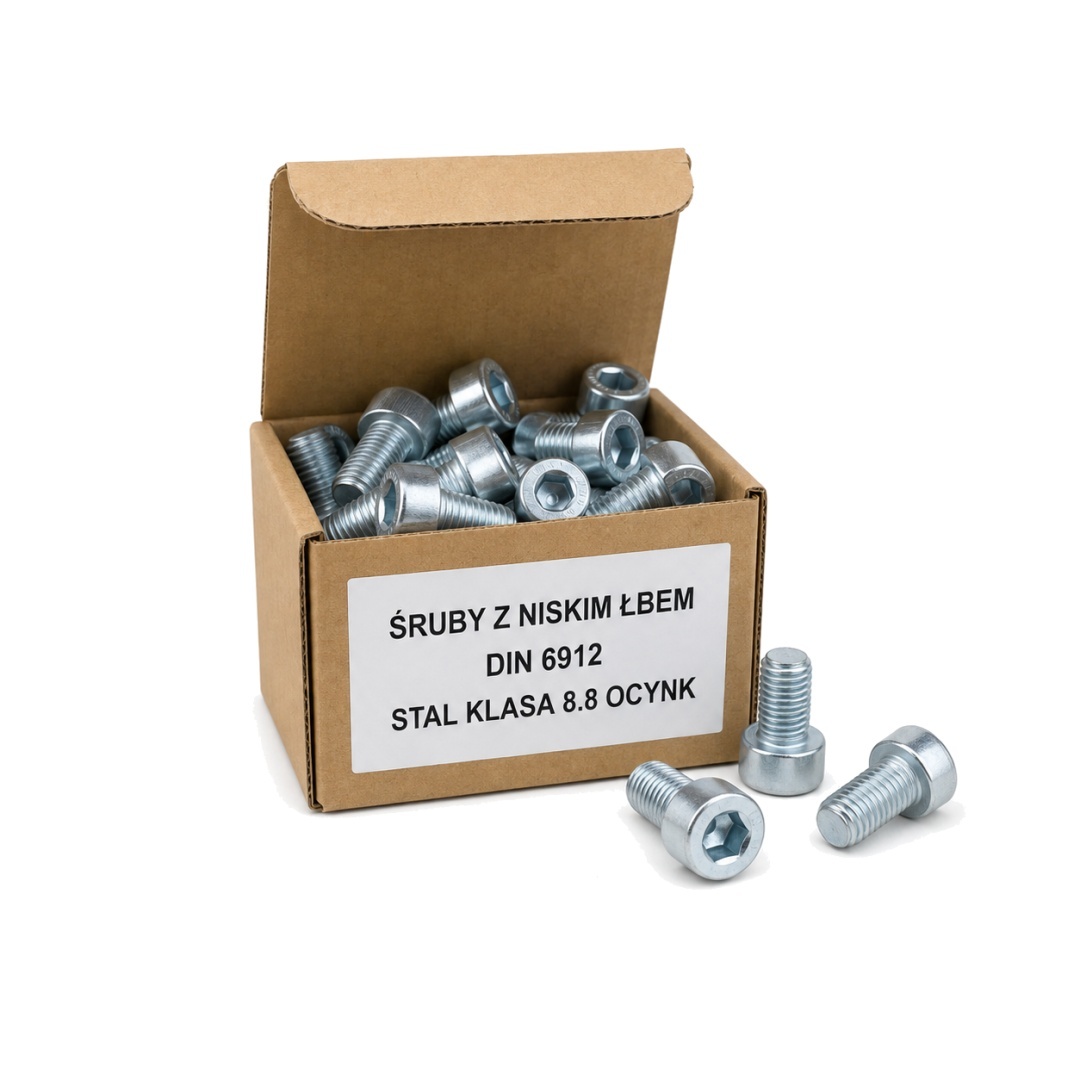

Zakres dostawy

Jedno opakowanie handlowe zawiera 5 śrub M5x40. Nakrętki i podkładki nie wchodzą w skład zestawu.

Masa netto 5 śrub: 0,035 kg. Wartość nie obejmuje opakowania.
