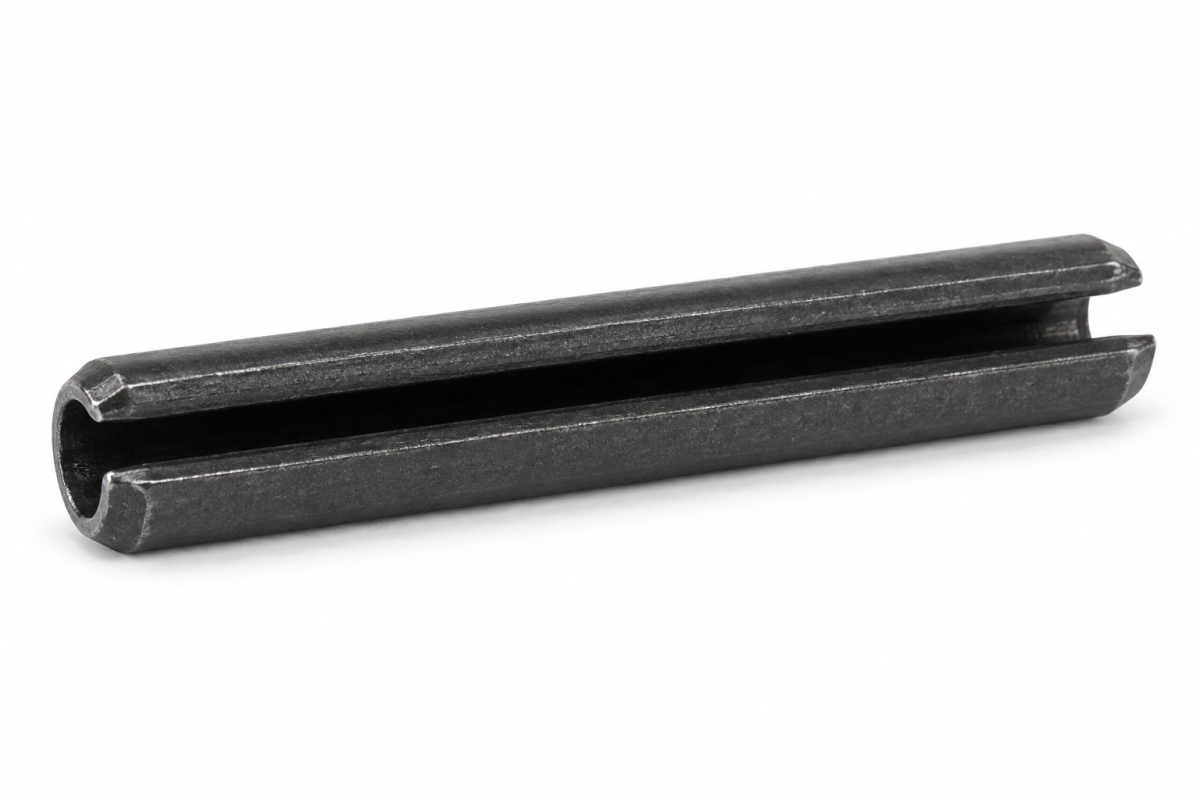

14x100 Kołki sprężyste rozcięte ISO 8752 (DIN 1481), stalowe czarne - 1 szt.

14x100 Kołki sprężyste rozcięte ISO 8752 (DIN 1481), stalowe czarne - 1 szt.

Kołki sprężyste rozcięte w wykonaniu ciężkim służą do ustalania, łączenia i zabezpieczania części maszyn. Sprężysta ścianka dociska się do otworu po montażu, dzięki czemu kołek może przenosić obciążenia poprzeczne i pomaga utrzymać wzajemne położenie elementów.

Najważniejsze parametry

• rodzaj: kołek sprężysty rozcięty, wykonanie ciężkie,
• norma: ISO 8752 (dawniej DIN 1481),
• rozmiar nominalny: 14x100 mm,
• średnica nominalna d1: 14 mm,
• długość l: 100 mm,
• materiał: hartowana stal sprężynowa,
• wykończenie: bez powłoki, powierzchnia czarna,
• sprzedaż: 1 opakowanie = 1 szt..

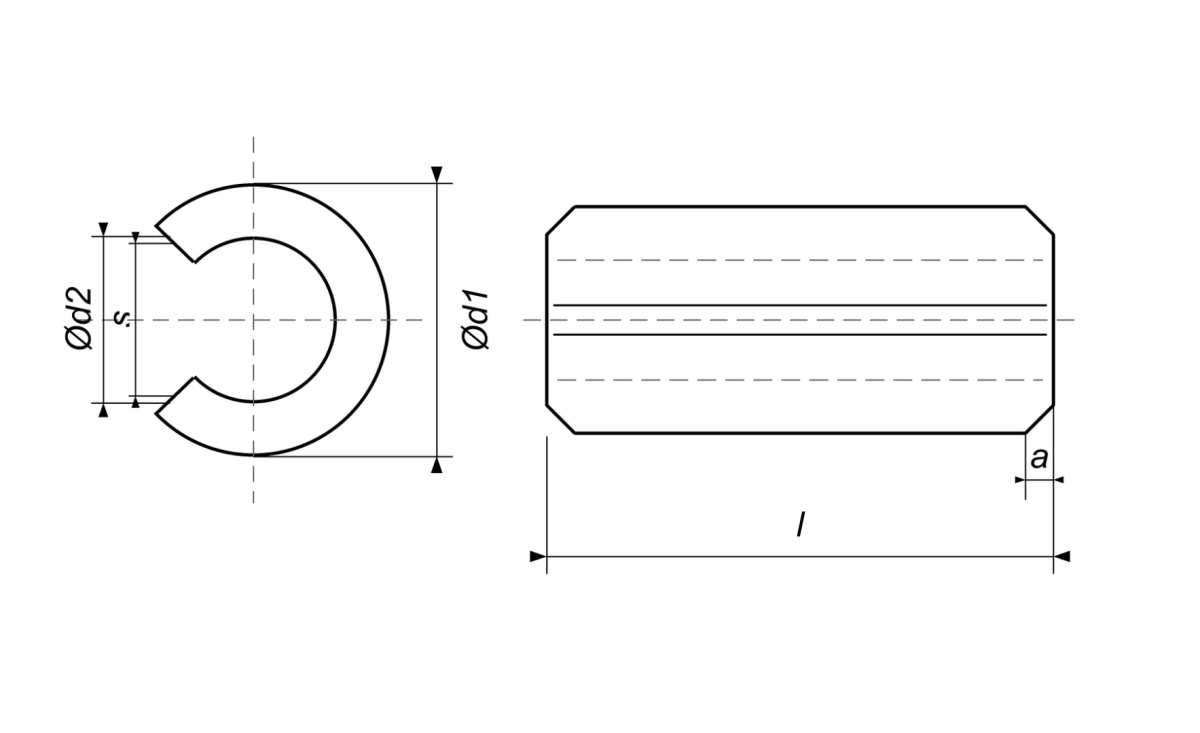

Wymiary i montaż

• d1 przed montażem: 14,5-14,8 mm,
• średnica wewnętrzna d2: około 8,5 mm,
• grubość ścianki s: 3 mm,
• długość sfazowania a: 2-2,4 mm,
• zalecany otwór montażowy: 14-14,17 mm,
• minimalna wytrzymałość na podwójne ścinanie: 144,7 kN.

Kołek należy wprowadzać osiowo w prawidłowo przygotowany otwór. Szczelina umożliwia sprężyste zmniejszenie średnicy podczas montażu. Dobór pasowania, głębokości osadzenia i sposobu montażu należy dostosować do materiału oraz obciążeń połączenia.

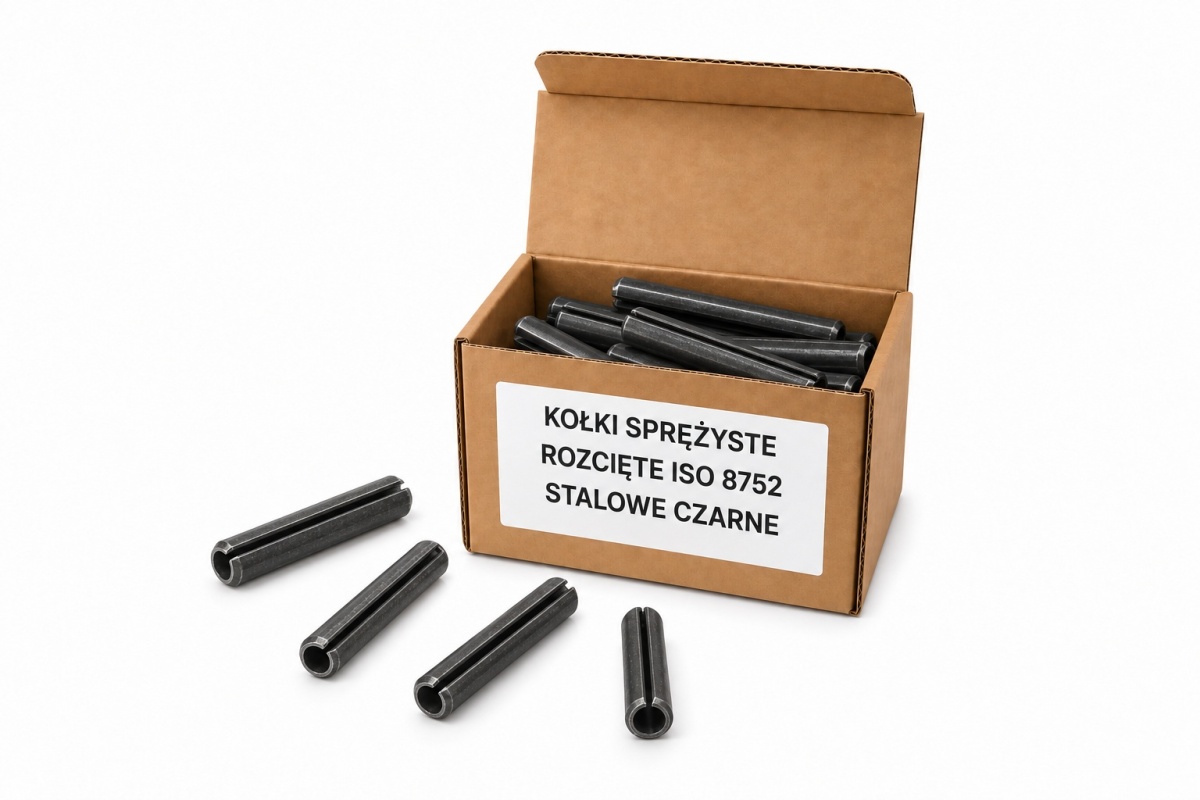

Zakres dostawy i masa

Jedno opakowanie zawiera 1 szt. kołków sprężystych rozciętych ISO 8752 14x100 mm.

Masa wyliczona dla ilości sprzedaży: 0,078 kg (78 g). Wartość obliczono z udokumentowanej masy jednej sztuki dla właściwego rozmiaru i materiału oraz pomnożono przez liczbę sztuk w opakowaniu; wynik zaokrąglono do pełnego grama wymaganego przez system sklepu.
