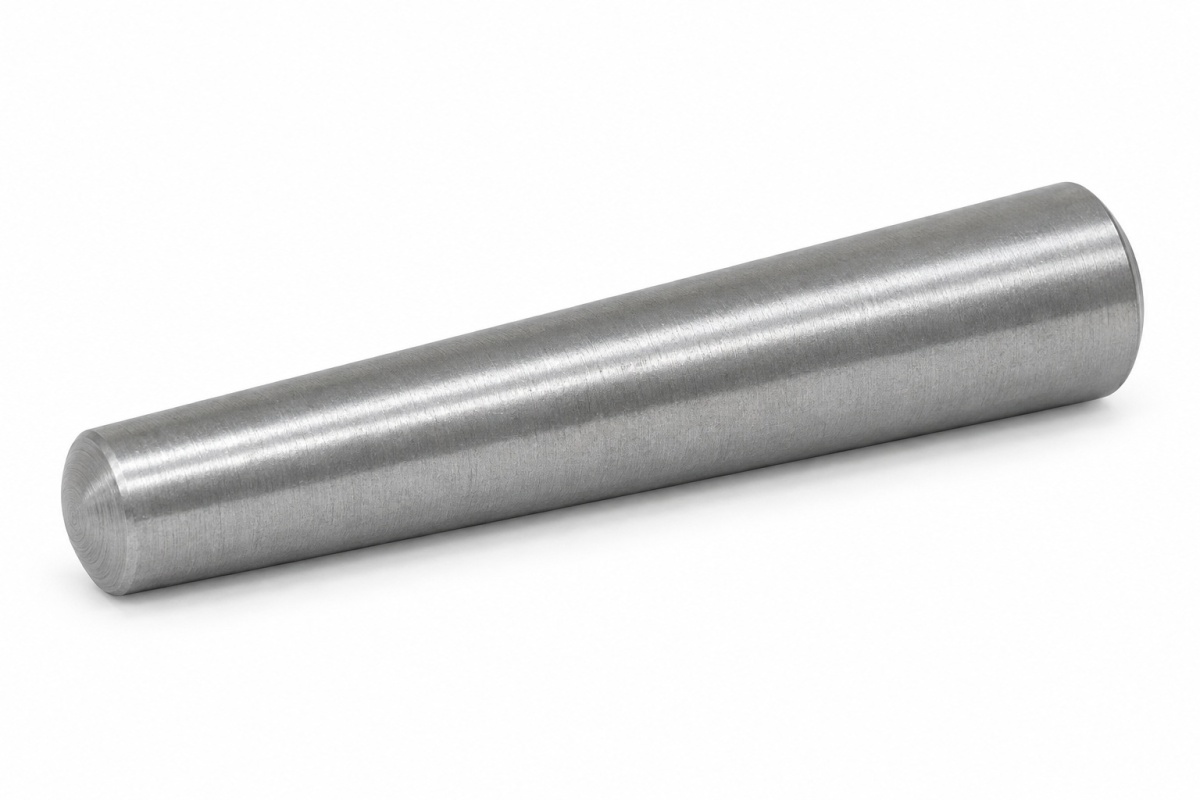

10x60 Kołki stożkowe DIN 1B, stalowe bez pokrycia - 1 szt.

10x60 Kołki stożkowe DIN 1B, stalowe bez pokrycia - 1 szt.

Pełny kołek stożkowy DIN 1B służy do dokładnego ustalania, pozycjonowania i łączenia elementów maszyn, przyrządów oraz zespołów mechanicznych. Stożek 1:50 ułatwia centrowanie i pozwala uzyskać stabilne połączenie cierne w prawidłowo wykonanym otworze stożkowym.

Najważniejsze parametry

• rodzaj: pełny kołek stożkowy, forma B — powierzchnia toczona,
• norma: DIN 1B,
• rozmiar nominalny: 10x60 mm,
• średnica nominalna d₁: 10 mm, tolerancja h10,
• długość nominalna l: 60 mm,
• zbieżność: 1:50,
• materiał: stal St 50K,
• powierzchnia: bez pokrycia,
• sprzedaż: 1 opakowanie = 1 szt..

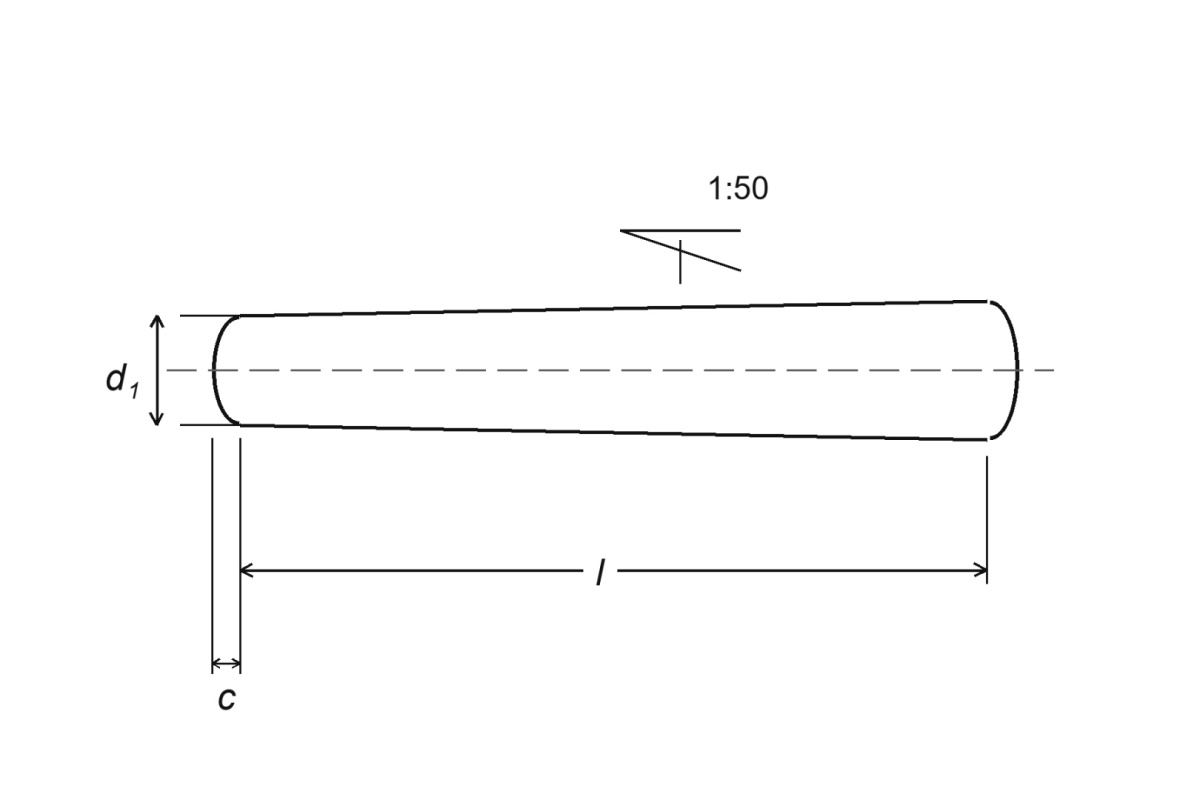

Wymiary i zastosowanie

• d₁ = 10 mm — średnica nominalna na węższym końcu,
• l = 60 mm — długość nominalna bez zaokrąglonych zakończeń,
• c max. = 1,2 mm,
• przy stożku 1:50 średnica zwiększa się do około 11,2 mm na długości nominalnej.

Kołek może być stosowany w połączeniach ustalających części maszyn, uchwyty, oprzyrządowanie i elementy wymagające powtarzalnego pozycjonowania. Otwór należy przygotować odpowiednim rozwiertakiem stożkowym, a dobór pasowania oraz warunków montażu dostosować do konstrukcji połączenia.

Zakres dostawy i masa

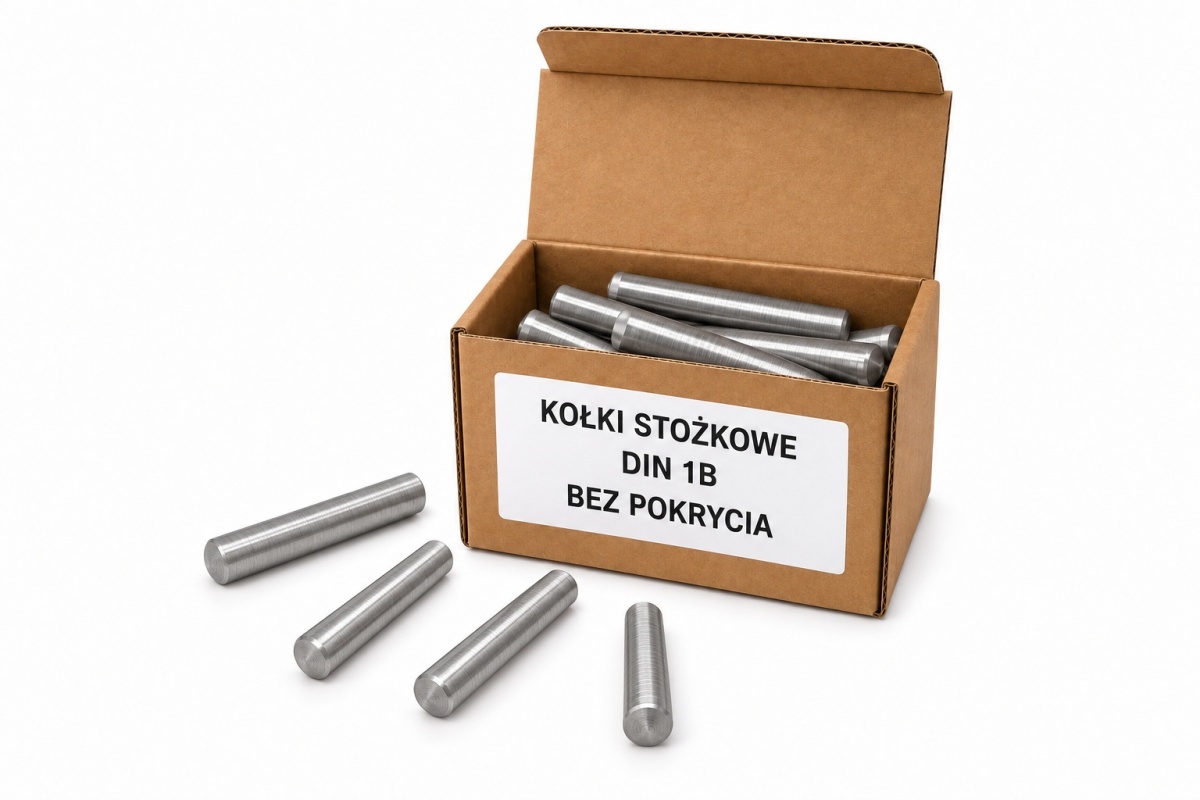

Jedno opakowanie zawiera 1 szt. kołków stożkowych DIN 1B 10x60 mm.

Masa wyliczona dla ilości sprzedaży: 0,035 kg (35 g). Wartość wyliczono proporcjonalnie z udokumentowanej masy dokładnego wariantu referencyjnego DIN 1B 6x50 mm ze stali, z uwzględnieniem wymiarów, stożka 1:50 i ilości sprzedaży; wynik zaokrąglono do pełnego grama wymaganego przez system sklepu.
